该研究以题为“Strong Coupling in Bulk Nanoplasmonic NanoplateletPerovskite Scintillators”发表在Advanced Materials上。

生物纳米前沿

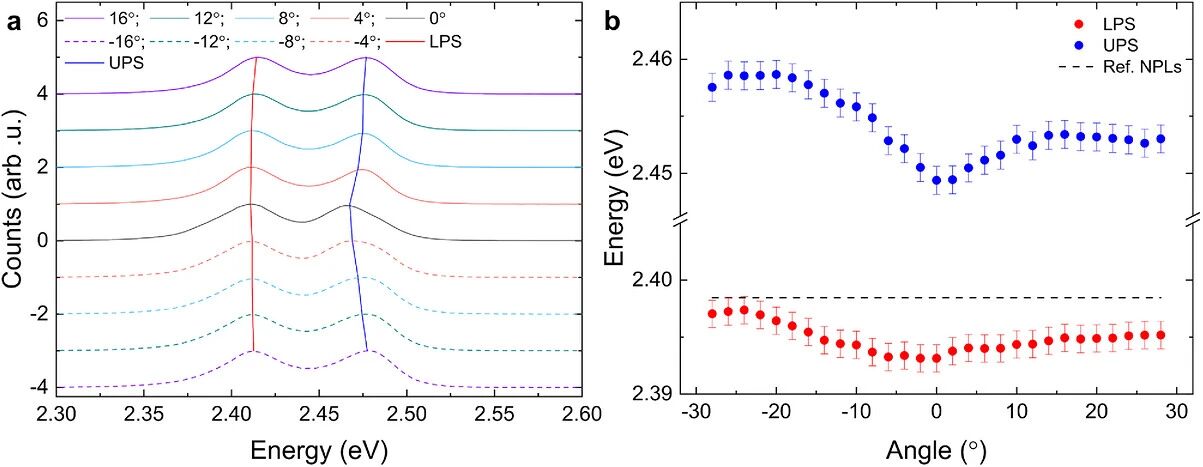

光发射的控制是光子学和辐射探测的基础。激子与受限电磁模式之间的强耦合形成被称为极化子的光-物质态，从而实现对发射的控制。在闪烁体中，此类效应主要在光激发下的纳米尺度结构中进行研究，这限制了它们在电离辐射下对块体材料的适用性。本文中，我们展示了宏观CsPbBr₃中的激子-等离子体强耦合。3在光学和X射线激发下，纳米片/银纳米立方体-PDMS复合材料表现出优异的性能。通过调控纳米立方体的尺寸和温度，可以控制失谐，从而在85 nm和80 nm复合材料中产生光谱分裂和模式反交叉现象。约90 meV和98 meV的集体耦合强度超过了强耦合阈值，表明在X射线激发下，体相复合材料中仍能观察到杂化现象。平均衰减时间缩短了高达(6.58 ± 0.88)倍。X射线照射后，相同的强耦合复合材料表现出更长的发射，平均衰减时间约为37 s和33 s，而未分辨的75 nm复合材料和裸露的纳米片参考样品中则未观察到该成分。空间平均电动力学分析表明，孤立的CNP多层结构无法完全解释集体相互作用，凸显了强加权局部等离子体环境的重要性。这些结果表明，纳米尺度等离子体结构是体相闪烁体设计的一个附加参数。

文献速览

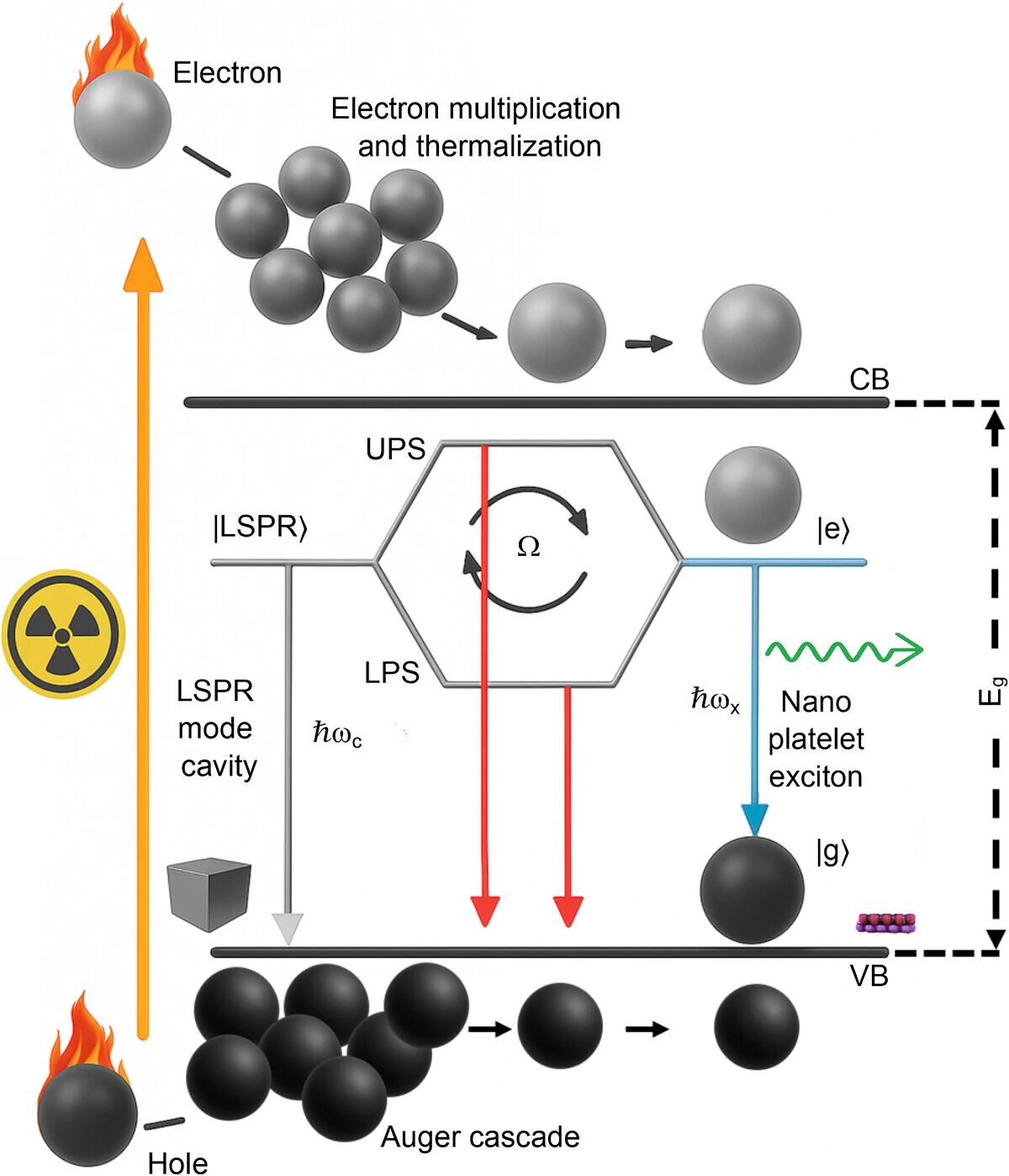

CCl介导的大鼠慢性肝损伤模型的建立与表征。(A)4展示使用四氯化碳(CCl)诱导慢性肝损伤的实验设计示意图。CCl4剂量从每周一次的0.5 mL/kg/animal单次给药，逐渐增加至每周2次1.5 mL/kg/animal，持续12周。在CCl4诱导期间，肝组织呈现进行性形态学变化4诱导。4(B)12周实验期间大鼠体重的定量分析（n = 6），(C)指定时间点提取的肝脏标本的大体形态，(D)对照组与实验组动物肝脏与体重比值的定量分析（n = 6）(E)代表性苏木精-伊红（HE）和天狼星红（PSR）染色图像，展示了健康状态、CCl3给药4周、8周和12周后进行性慢性肝脏病变的演变过程（黄色箭头指示细胞坏死与气球样变）。关键肝脏生化指标评估(F)4SGOT (AST),(G)SGPT (ALT)，以及(H)ALP，采用健康组与CCl诱导28小时后实验组的血清样本进行检测损伤。所有数据以Mean ± SD表示。(n = 6，其中∗p ≤ 0.05，∗∗p ≤ 0.01，∗∗∗p ≤ 0.001视为具有显著性差异，ns视为无显著性差异)。强耦合等离激体闪烁体的示意概述。通过电离辐射激发下的局部表面等离子体共振（LSPR）概念性表示激子–等离子相互作用，形成上极化元态（UPS）和下极化元态（LPS），由拉比分裂分离（哦哦).黑色和灰色球体分别表示空穴和电子，火焰符号则表示热载流子的产生。

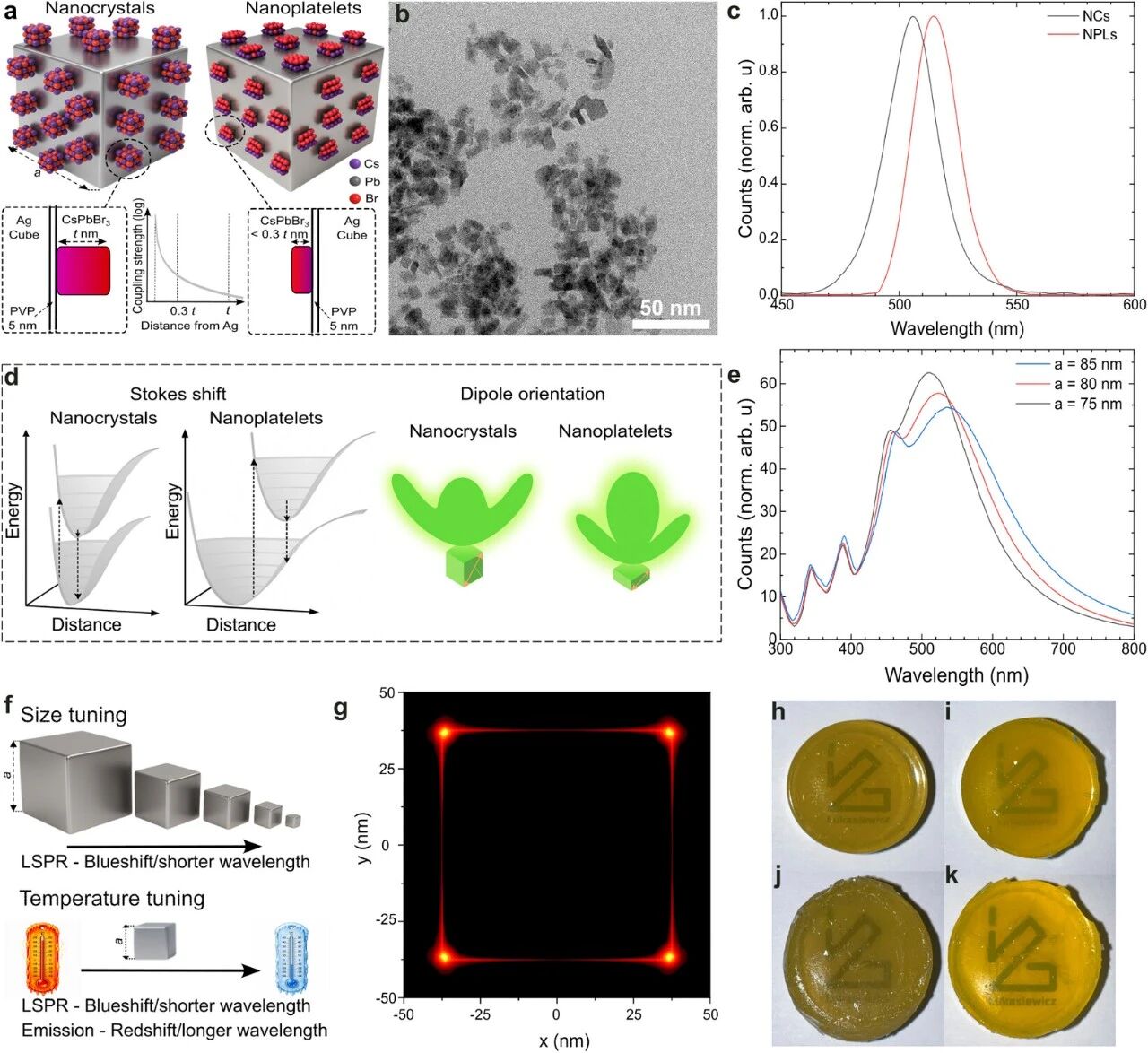

溴化铯/银（CsPbBr3/Ag）复合材料的表征与调谐。（a） 三维（三维）CsPbBr3纳米晶体（NCs）与二维（2D）CsPbBr3纳米片（NPLs）与银立方纳米颗粒（Ag CNPs）共散的示意比较。将三维降维到二维会使平均厚度（t）从（7.30）减少 。±0.20）到（1.93） ±0.45） nm，从而增强光与物质的耦合。（b） 透射电子显微镜（TEM）对CsPbBr3影像（白色刻度条：50纳米）。（c） NC与NPL发射谱的比较。（d） NPL与NC各向同性偶极子较大的斯托克斯位移和面内偶极取向的示意图，这两者都有利于高效耦合于辐射等离激元模态。（e） 边长为（a）的Ag纳米立方体的测量散射光谱85、80和75纳米。（f） 通过调整Ag CNP侧长实现混合系统的光学可调性——这会导致局部表面等离子体共振（LSPR）的大小相关蓝移——并改变温度，从而诱发LSPR蓝移和发射红移，从而实现零失谐温度下的光谱重叠。（g） 模拟局部电场 （|𝐸|）分布在80 nm Ag的CNP周围，受520 nm面内偶极激发，突出立方体角的场增强。（H–K）聚二甲基硅氧烷（PDMS）基复合材料在环境条件下的照片：（h–j） CsPbBr3NPL/Ag CNP复合材料a，分别为85（h）、80（i）和75（j）纳米;（k） CsPbBr3 NPL。

图3

CCl介导的大鼠慢性肝损伤模型的建立与表征。(A)4展示使用四氯化碳(CCl)诱导慢性肝损伤的实验设计示意图。CCl4剂量从每周一次的0.5 mL/kg/animal单次给药，逐渐增加至每周2次1.5 mL/kg/animal，持续12周。在CCl4诱导期间，肝组织呈现进行性形态学变化4诱导。4(B)12周实验期间大鼠体重的定量分析（n = 6），(C)指定时间点提取的肝脏标本的大体形态，(D)对照组与实验组动物肝脏与体重比值的定量分析（n = 6）(E)代表性苏木精-伊红（HE）和天狼星红（PSR）染色图像，展示了健康状态、CCl3给药4周、8周和12周后进行性慢性肝脏病变的演变过程（黄色箭头指示细胞坏死与气球样变）。关键肝脏生化指标评估(F)4SGOT (AST),(G)SGPT (ALT)，以及(H)ALP，采用健康组与CCl诱导28小时后实验组的血清样本进行检测损伤。所有数据以Mean ± SD表示。(n = 6，其中∗p ≤ 0.05，∗∗p ≤ 0.01，∗∗∗p ≤ 0.001视为具有显著性差异，ns视为无显著性差异)。强耦合等离激体闪烁体的示意概述。通过电离辐射激发下的局部表面等离子体共振（LSPR）概念性表示激子–等离子相互作用，形成上极化元态（UPS）和下极化元态（LPS），由拉比分裂分离（哦哦).黑色和灰色球体分别表示空穴和电子，火焰符号则表示热载流子的产生。

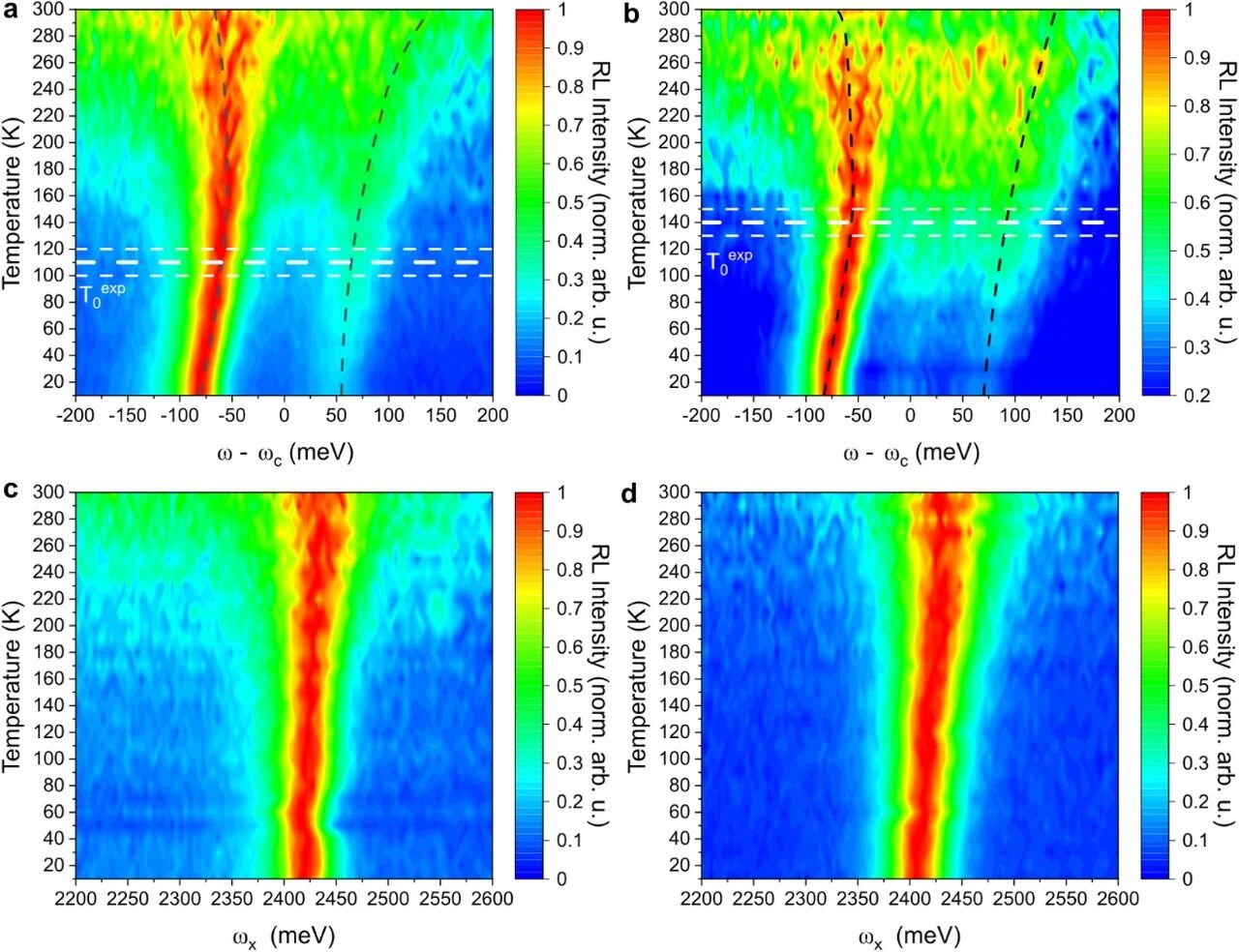

在X射线激发下观测CsPbBr3/Ag复合材料中的极化子光谱分裂。（A–D）对于含有Ag CNP且边长为85（a）、80（b）和75（c）纳米的复合材料，以及无Ag （d）的参考样品，在10–300 K的温度范围内测量放射致光（RL）光谱。（a）和（b）中的黑色虚线作为眼睛的指引，表示极化子分支的形成，而白色虚线则对应实验推导的零失谐温度（𝑇𝑒𝑥𝑝0T0exp).光谱沿能量轴移动，以对齐极化子分裂极小值，使极化子在零失谐温度（0 meV）下保持一致。

参考信息

我们专注纳米医学领域功能材料定制。可依据您的实验需求，定向开发生物功能纳米材料，调控材料结构、粒径与表面修饰，配套全套表征测试。方案可反复优化，全程技术对接，支撑靶向递送、生物成像、纳米诊疗等相关科研项目。欢迎提供指标需求，我们评估定制方案。

张工17715390137     陈工18914047343
