产品:Heterojunction customization

Detailed

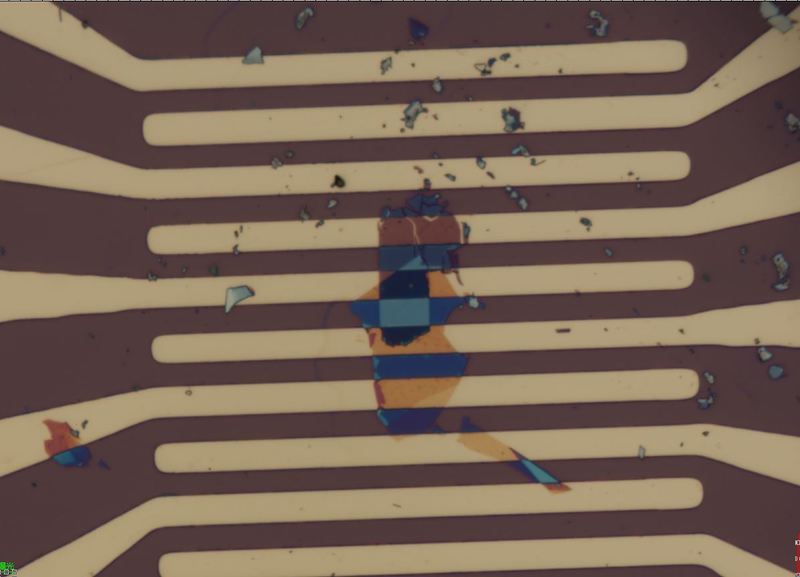

Structure: Conductive Silicon Wafer/300nm Silicon Oxide Wafer/5um Gold Electrode Array/ReSe2/Black Phosphorus




Warm tip: the products supplied by Beijing Beike Xincai Technology Co., Ltd. are only used for scientific research, not for human body


Item ID Info
BK2022050601-01 CAS：
ID：BK2022050601
Pack：异质结FET器件
Parameter：
Stock：100
Make up：
Price：$937
BK2022050601-02 CAS：
ID：BK2022050601
Pack：Raman测试数据/每个点
Parameter：
Stock：100
Make up：
Price：$43
BK2022050601-03 CAS：
ID：BK2022050601

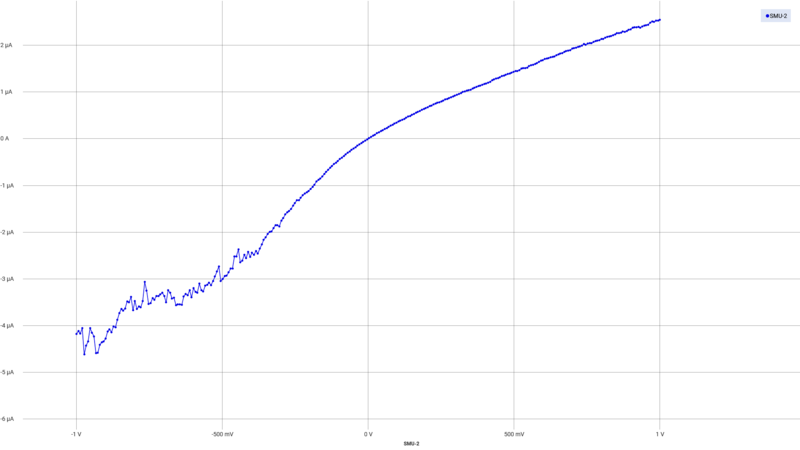

Pack：IV测试/每个材料
Parameter：
Stock：100
Make up：
Price：$43
BK2022050601-04 CAS：
ID：BK2022050601

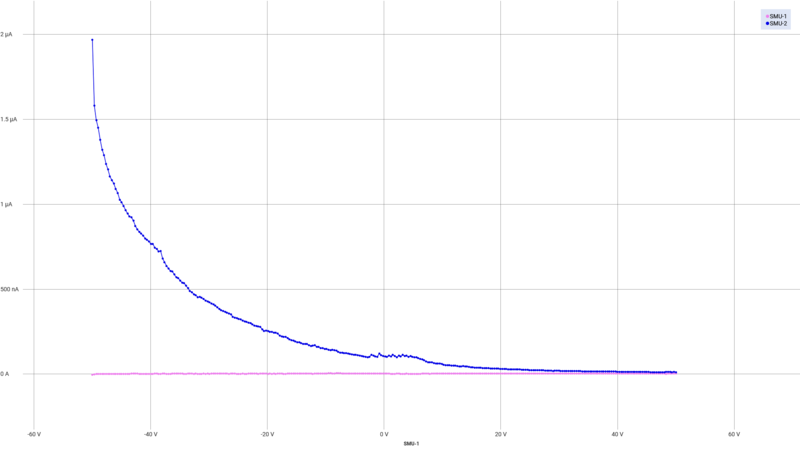

Pack：转移曲线/每个材料
Parameter：
Stock：100
Make up：
Price：$43
