王红军AM：还原石墨烯氧化物包裹的微纤维图案可以控制神经元样网络的形成

文章来源：北科新材浏览次数：4747时间：2020-09-10 QQ学术交流群：1092348845

支架引导的神经元样网络的形成，特别是在电刺激下，可以成为受损神经系统功能恢复的一个吸引人的途径。于此，美国斯蒂文斯理工学院王红军等人表明还原石墨烯氧化物包裹的微纤维图案可以控制神经元样网络的形成。

本文要点：

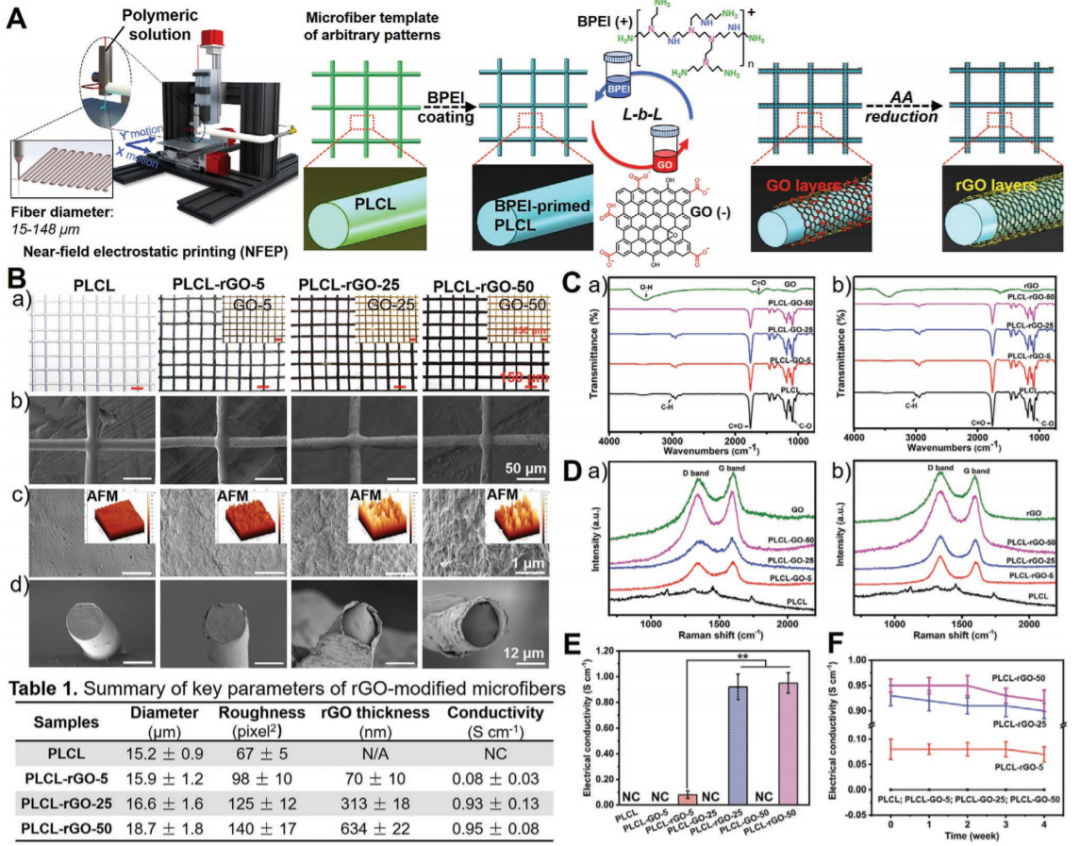

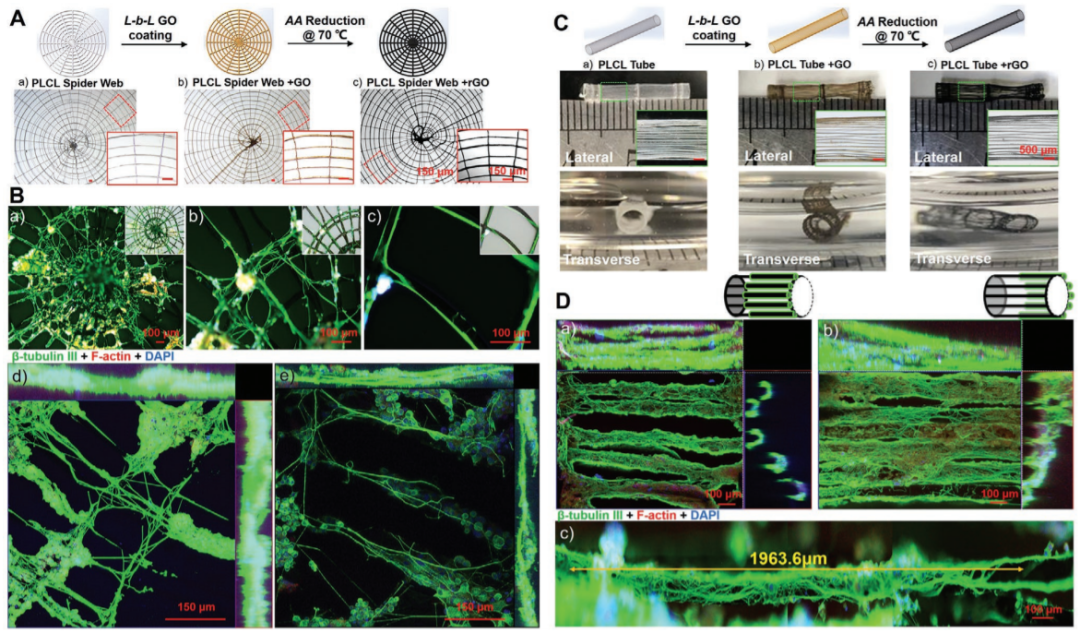

1）三维导电支架是基于使用近场静电印刷（NFEP）和氧化石墨烯（GO）涂层的印刷微纤维结构制成的。使用NFEP从聚（l-乳酸-己内酯）（PLCL）获得各种微纤维图案，并通过调节纤维覆盖角（45°、60°、75°、90°）、纤维直径（15至148μm）和纤维空间组织（蜘蛛网和管状结构）来实现复杂性。

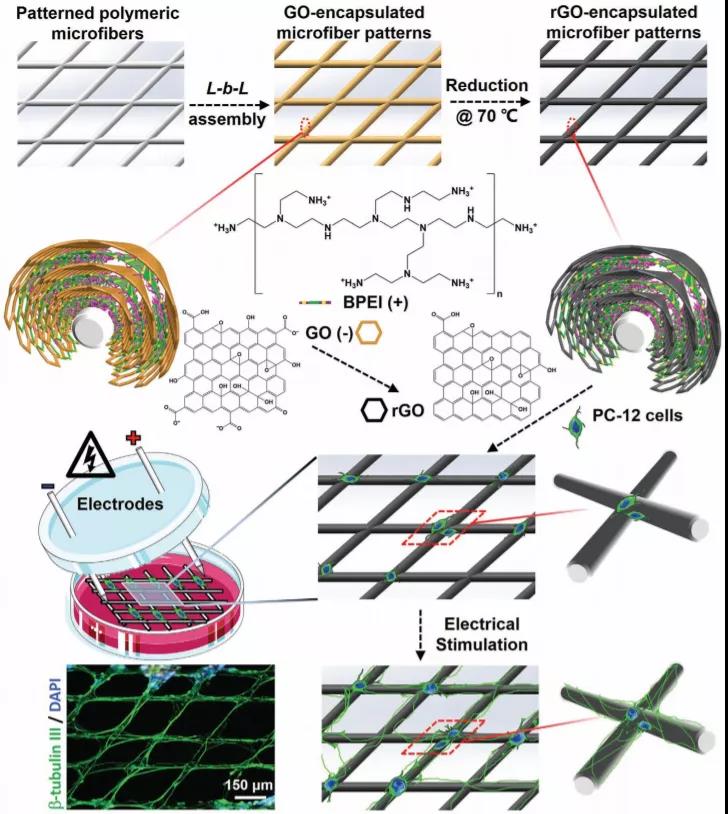

2）通过逐层（L-b-L）组装技术将GO涂覆到PLCL超细纤维上并原位还原成还原GO（rGO），所获得的具有25-50层rGO的导电支架表现出优异的导电性（ ≈0.95 S cm^-1）和在电刺激下（100–150 mV cm^-1）沿导电微纤维诱导神经元样网络形成的能力。电场（0-150 mV cm^-1）和超细纤维直径（17-150 μm）都会影响神经突生长（PC-12细胞和原代小鼠海马神经元）和定向神经元样网络的形成。随着这种对神经元细胞的指导作用的进一步证明，这些导电支架可能在神经再生和神经工程中有着广泛的应用。

参考文献:

Wang, J., et al., Reduced Graphene Oxide‐Encapsulated Microfiber Patterns Enable Controllable Formation of Neuronal‐Like Networks. Adv. Mater. 2020, 2004555.

https://doi.org/10.1002/adma.202004555

信息来源：奇物论

本信息源自互联网仅供学术交流如有侵权请联系我们立即删除

下一篇：冉冉升起的 2D 之星：新颖的 MBenes 上一篇：福建物构所基于近红外稀土纳米晶/量子点双激发
