硫化物的型态

文章来源：北科新材浏览次数：4727时间：2020-10-26 QQ学术交流群：1092348845

硫化物的型态大体分成三类：

I型：球状，

II型：晶界薄膜状或链状，

III型：块状

硫化物的型态与脱氧程度密切相关，亦即与钢液的残留氧含量有关；

对于中碳钢而言，大体如下：

1）残留铝含量≤0.004%时，为I型；在钢液凝固前形成富氧液滴状的硫化物，凝固过程中会保留在基体中，直至固化完成。

2）残留铝含量在0.005%-0015%时，为II型；脱氧不完全，会在凝固末期的晶界凝固，而成条状或链状。

3）残留铝含量在0.015%以上时，为III型；脱氧良好，在钢液凝固前已形成以块状铝氧硫化物（熔点高，为基体未凝固前已先固化）为主的夹杂物；--对机械性能的影响较少。

其中I型硫化物对机械性能的影响轻微，但此时钢水中氧含量过高，将存在大量气孔；所以不可取。II型硫化物存在于晶界呈薄膜状或链状，对机械性能影响很大，尤其是延韧性能；炼钢时要避免这种型态的硫化物。III型硫化物为块状，对机械性能的影响较少。

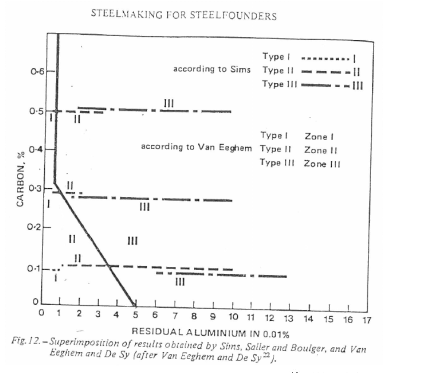

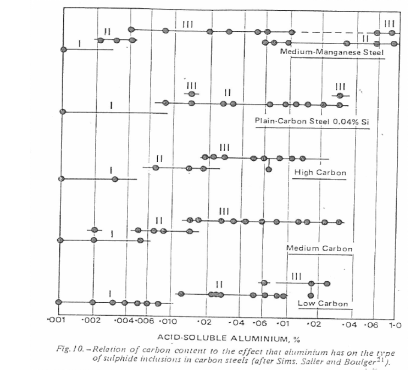

但上述临界铝含量会受到钢液碳，硅和锰的影响，如下图示：

从此图可以看出，一般WCB（碳含量约为0.2%）的残留铝量在0.03%以上时，就不会有II型硫化物的隐忧。

文章来源：铸钢共享联盟

本信息源自互联网仅供学术交流，如有侵权请联系我们立即删除。

下一篇：冉冉升起的 2D 之星：新颖的 MBenes 上一篇： POCT专题｜量子点——新一代高效荧光标记物
