Nanoscale：生物启发木头状MXene@GO同轴纤维

MXenes，作为一种新型的二维材料具有杰出的性能，在可穿戴储能器件领域是一类非常有潜力的材料。然而，MXene纳米片之间的不充分接触，很难将纳米尺度的优势扩展到大孔尺度当中。此外，MXene本身易氧化的特性限制了其实际应用。近日，西北工业大学大学Jianjun Jiang教授与Yujun Li教授在国际高水平学术期刊Nanoscale上发表题目为：Bioinspired wood-like coaxial fibers based on MXene@graphene oxide with superior mechanical and electrical properties的研究文章，受木头结构的启发，一种仿生的核壳结构的MXene@氧化石墨烯纤维，GO层很容易在MXene之中组装进而防止其氧化。所组装的核壳MX@GO纤维战术除了高拉力强度（290 MPa）和杰出的电子导电性（2400 S m^-1）。

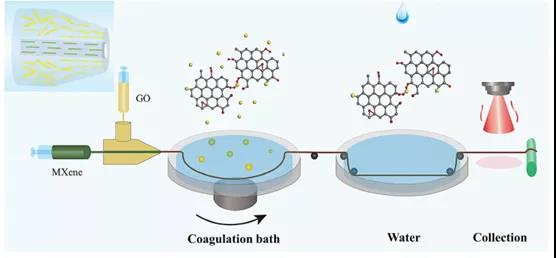

图1. MX@GO的同轴湿法纺丝过程示意图。

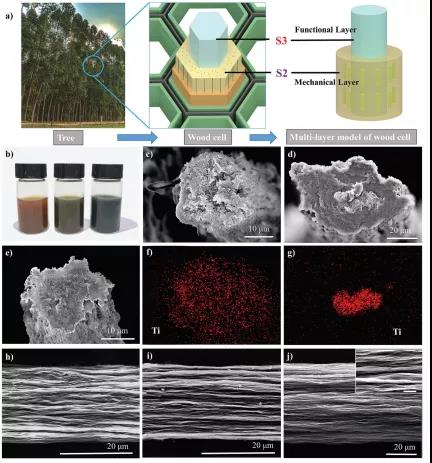

图2. MX@GO纤维的微观形貌表征。

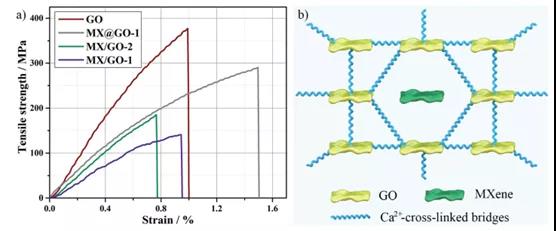

图3. 不同样品的机械性能测试。

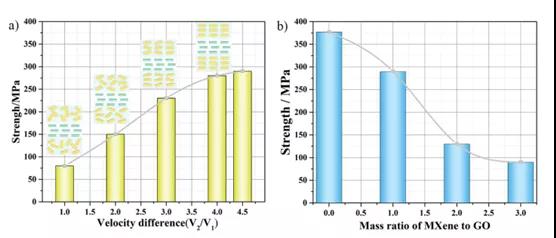

图4. 不同变量下机械性能的比较。

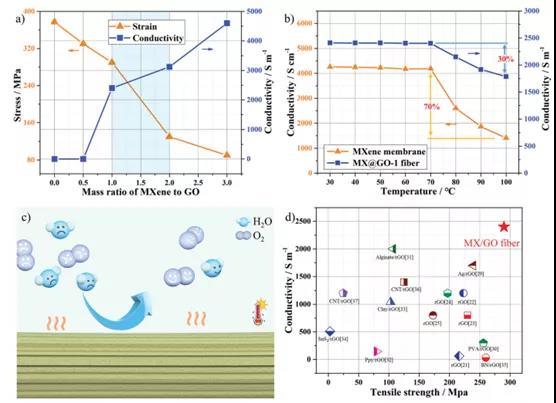

图5. MX@GO纤维在不同变量下的电子和机械性能。

总结来说，受木头结构的启发，研究者们提出了一种简单的低成本的方法来合成木头状的MX@GO纤维。具有高拉力强度，电子导电性与良好的的温度特性（在100℃时可以恢复30%，1800 S m^-1），与其他MXene膜相比性能提升了133%。高导电性的MX@GO-1纤维具有杰出的电磁屏蔽性能，在全X-band频率范围内具有70 dB。与MX@GO相比，这种仿生纤维的机械和电子性质可以根据需要自由设计，没有任何化学后处理过程。

文献链接：

DOI:10.1039/d0nr04928j

信息来源：MXene Frontie

本信息源自互联网仅供学术交流 如有侵权请联系我们立即删除
