纳米纤维素的疏水改性及应用研究进展

纳米纤维素来源于纤维素,是一种新兴的生物质纳米材料。目前已经报道的改性方法可大致分为3大类:一是物理吸附法,主要是利用表面活性剂、低聚物或共聚物等改性剂通过物理吸附的方式来改变纳米纤维素表面的亲疏水性能,是一种绿色高效的改性方法;二是化学法,主要包括甲硅烷基化、烷酰化、酯化改性等;三是聚合物接枝法,在纳米纤维素表面接枝疏水聚合物,提高疏水性能。

天津科技大学, 孙琳等综述了物理吸附法改性、化学改性和聚合物接枝改性等改性方法的研究现状,并归纳了疏水纳米纤维素及其复合物在包装材料、造纸、水净化领域的应用,此外,还提出了纳米纤维素疏水改性研究面临的挑战和未来的发展方向。

1 纳米纤维素的疏水改性

1.1 物理吸附

物理吸附是通过纳米纤维素对表面活性剂、季铵盐或共聚物等的吸附来实现纳米纤维素的疏水改性。物理吸附法的工艺流程简单,且能很好地保留纳米纤维素的完整性,是一种简单、环保的改性方法。但是物理吸附过程中改性剂主要依靠范德华力、氢键等弱的结合力与纳米纤维素作用。因此,在一定外力作用下,会使吸附的疏水性物质脱落,存在较大的不稳定性。

1.1.1 吸附阳离子表面活性剂改性 阳离子表面活性剂是一类具有疏水结构的物质,在静电作用下能够吸附到纳米纤维素表面,从而可以制备疏水性能优异的纳米纤维素疏水材料,但由于吸附-解吸平衡不稳定、临界胶束浓度高和空间排斥性低等原因,基质中仍存在游离的表面活性剂分子进而导致材料机械性能降低,影响材料的应用。

Qing等将十六烷基三甲基溴化铵加入制得的纤维素纳米晶体(CNC)中反应一段时间后,经洗涤、离心、冷冻、干燥得到改性后CNC,并测定了CNC和十六烷基三甲基溴化铵包被的CNC在有机溶剂中的分散稳定性;结果表明:十六烷基三甲基溴化铵包被的CNC具有良好的分散性和稳定性,由此可知改性后的 CNC疏水性得到了一定程度的改善,可用于疏水药物递送。李缓等通过吸附阳离子表面活性剂的方法,把十六烷基三甲基溴化铵负载到表面接枝丁二酸酐的纳米纤维素上,得到一种新的纳米药物载体(CTAB@NCSA);表征后发现改性后的纳米纤维素疏水性得到了提升,可以有效地结合水不溶性的木犀草素(LUT)和木犀草苷(LUS),使其作为药物的载体使用,且具有优异的负载能力和控制释放时间性能。此载体利用分子间作用力和疏水作用力负载药物,在一定程度上扩大了纳米纤维素的应用领域。

1.1.2 吸附季铵盐改性 利用吸附季铵盐的方法可以对纳米纤维素进行疏水改性,季铵盐可通过正负离子的吸附作用吸附在纳米纤维素的表面,而且可以通过引入不同的季铵盐来调节纳米纤维素的机械性能。

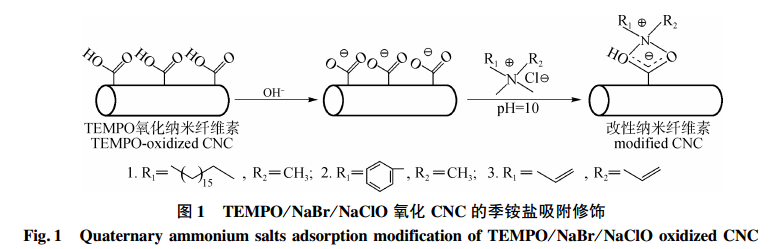

Yin等在碱性条件下,将物质的量比为4∶1的TEMPO/NaBr/NaClO氧化纳米纤维素晶体分别和硬脂基三甲基氯化铵(1)、苄基三甲基氯化铵(2)和二烯丙基二甲基氯化铵(3)混合并搅拌(如图1所示)。然后经过洗涤、离心、冷冻、干燥得到改性后的纳米纤维素晶体。表征结果显示,经硬脂基三甲基氯化铵改性后的 CNC的接触角由35.8°增大到54.6°,经二烯丙基二甲基氯化铵改性后的CNC的接触角由35.8°增大到48°,经苄基三甲基氯化铵改性后的CNC的接触角由35.8°增大到46°,纳米纤维素疏水性得到改善并均匀地分散在聚合物基质中;同时经季铵盐吸附后的CNC的断裂强度和断裂伸长率较改性之前的 CNC得到了提高,可见吸附季铵盐疏水改性是提高CNC和有机基体相容性的一种有效方法。Shimizu等通过浇铸法将干燥的2,2,6,6-四甲基哌啶-1-氧基氧化纤维素纳米纤维(TOCN)与季烷基铵(QAs)制备成疏水的纳米纤维素膜,改性后纳米纤维素膜的接触角从50°增大到100°,可以将亲水性 TOCN表面简单而有效地转变为疏水性。

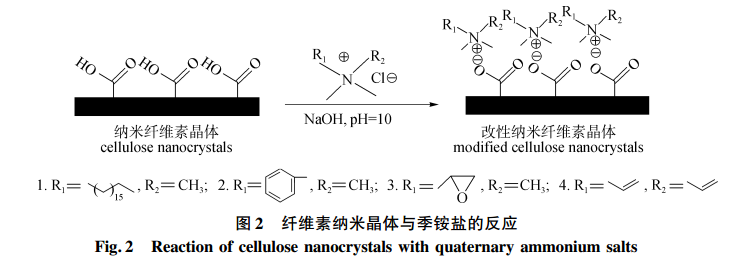

Salajkovš等将TEMPO氧化的纤维素纳米晶体与季铵盐水溶液(包括硬脂基三甲基氯化铵、苯基三甲基氯化铵、缩水甘油基三甲基氯化铵和二烯丙基二甲基氯化铵)混合,然后经搅拌、渗析、干燥、分散得到改性后的CNC悬浮液(如图2所示);表征发现季铵盐溶液改性后的CNC接触角从17°增大到71°,疏水性能改善,并能在有机溶剂(如甲苯)中重新分散且分散性良好。改性CNC可与非极性聚合物形成分散良好的纳米复合材料。

Tahani等将反应性增溶剂(甲基丙烯酸-2-(二甲基氨基)乙酯和甲基丙烯酸-2-羟基酯的统计共聚物)酯化和季铵化,使纤维素纳米纤维的表面负电荷吸附反应性增溶剂中的季铵基基团,并与之发生静电匹配;此外,增溶剂“壳”具有甲基丙烯酸酯官能团,可在加工过程中进行自由基反应。研究发现改性后的纤维素纳米纤丝(CNF)在聚己内酯中的分散性得到提高,可见改性后 CNF的疏水性得到提高。同时由于吸附了反应性增溶剂,使CNF的机械性能也得到一定程度的提高。

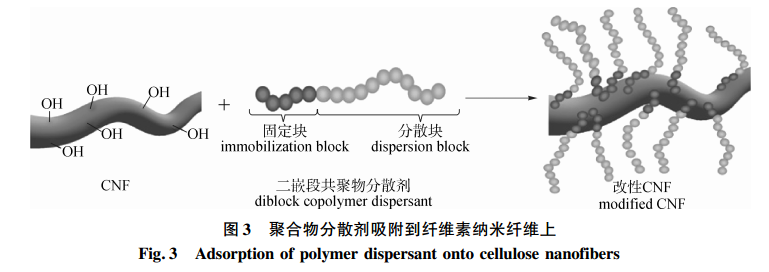

1.1.3 吸附二嵌段共聚物分散剂改性 吸附二嵌段共聚物分散剂改性是指通过设计具有亲水性锚和 疏水性嵌段的二嵌段共聚物结构并在表面上形成聚合物刷,以此吸附到纳米纤维素上,达到疏水化改性的目的。Sakakibara等将聚甲基丙烯酸-2-羟乙酯与纳米纤维素混合,在工业酒精中均化后得到改性后的纳米纤维素浆液(如图3所示)。通过接触角测量,发现接触角从48°增大到101°,疏水性得到提高;同时由于良好的分散性使得机械性能得到增强(杨氏模量和抗张强度均得到提高)。可利用此种改性方法制备强而轻的疏水 CNF增强纳米复合材料。

1.2 化学改性

对纳米纤维素进行疏水改性可以通过化学修饰纳米纤维素的表面来实现。纳米纤维素中羟基的反应活性较高,可通过对羟基进行化学改性来调控纳米纤维素的表面性能。通过甲硅烷基化改性、烷酰化改性和酯化改性,都能够在纳米纤维素表面引入疏水性基团,从而有效提高疏水性。

1.2.1 甲硅烷基化改性 甲硅烷基化改性是一种常用的方法,硅烷在室温下与羟基具有极强的亲和能力,可与纳米纤维素的羟基发生相互作用,在纤维素表面构筑稳定的—Si—O—C—形式的疏水三维网络结构。甲硅烷具有活泼的化学反应特性,使改性后的纳米纤维素具有抗氧化、无毒、环保等特性,是构建疏水材料的理想材料;使用不同的硅烷试剂,获得的纳米纤维素的性能不尽相同,如使用三甲基氯硅烷(TMCS)改性后的纳米纤维素具有优异的机械性能。但甲硅烷基化改性仍存在改性装置造价不菲、反应条件苛刻、反应较为缓慢等不足。

周丽洁等使用三甲基氯硅烷(TMCS)对制得的聚乙烯醇/纤维素纳米纤丝(PVA/CNFs)复合气凝胶进行疏水改性处理,然后与还原氧化石墨烯(rGO)反应得到疏水型rGO/PVA/CNFs复合气凝胶;结果表明:经过 TMCS疏水改性处理后,气凝胶表面形成疏水层结构,rGO/PVA/CNFs复合气凝胶的接触角从0°增大到138°,疏水性能显著提高;除此之外复合气凝胶还具有多孔性结构,吸油倍率达到78 g/g,可用其吸附大面积油类或有机溶剂。朱兆栋等利用化学气相沉积法(CVD)对喷雾干燥得到的纤维素纳米颗粒进行甲基三甲氧基硅烷(MTMS)改性,配制成超疏水涂料喷涂于定性滤纸上制成超疏水滤纸。经表征发现超疏水滤纸的接触角高达160°且表面能降低,热稳定性提高。通过与全氟辛基三乙氧基硅烷(PFOTES)改性 CNC制备的超疏水滤纸相比,虽疏水效果基本一致,但甲基三甲氧基硅烷(MTMS)更为低廉,有更好的应用效果。

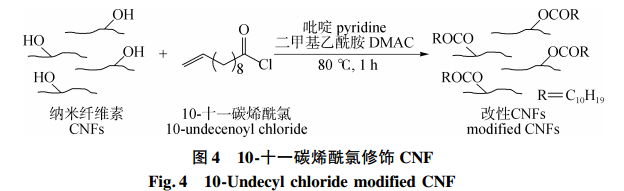

1.2.2 烷酰化改性 烷酰化是用于纳米纤维素改性的化学反应之一,烷酰化改性是指在少量催化剂(例如硫酸或高氯酸)存在下,添加乙酸酐和甲苯磺酰氯等改性剂后,纳米纤维素表面裸露的羟基转变为—COCH₃,从而使纳米纤维素由亲水性转为疏水性。烷酰化改性不仅可以保护纤维素的中心结构,同时可以更好地控制取代度。烷酰化纳米纤维素在丙酮和乙醇中的分散性稳定且良好,但是存在一定的溶胀现象。周静等以漂白竹浆为原料,通过机械和化学改性相结合的方法,以丁酰氯为改性试剂,制备得到改性纤维素纳米纤丝(CNF);通过对 CNF的结构和形态进行表征,发现改性后的纳米纤维素在弱极性溶剂中的分散性得到了显著地提升,由此可见其疏水性能也得到了提高,为疏水化高分子生物基材料的制备提供了较好手段。Li等通过附着10-十一碳烯酰氯对CNFs进行改性(如图4所示),然后抽滤得到疏水改性的纤维素纳米纤维膜,提高了纳米纤维素的疏水性。研究表明,改性后的 CNFs膜的分散性更好,表面粗糙度和抗拉强度得到了明显提高,并且具有良好的防潮性,非常适合用于包装材料。

1.2.3 酯化改性酯化改性 就是通过纳米纤维素的轻度酯化在表面修饰上烷基链,酯化反应是脱水反应,因此在水介质中通常不可行,但现已研究出在催化剂作用下在水介质中进行酯化改性。酯化改性后的纳米纤维素具有较高的弹性模量和屈服强度,热稳定性好,但是拉伸强度较差。

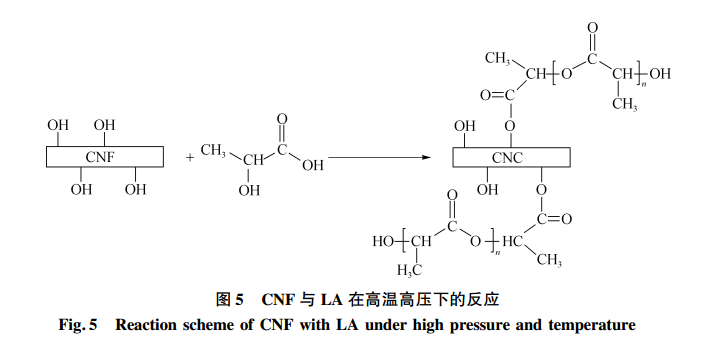

Jatin等通过超声波处理将水性介质中的乳酸与纤维素纳米纤维表面上的羟基在高温高压下发生酯化反应(如图5所示),从而获得具有强机械性能的改性纤维素纳米纸。通过与普通纳米纸进行比较,发现改性纳米纸的弹性模量、屈服强度和热稳定都得到了提高,并且在潮湿条件下具有优异的储存性能。

Spinella等通过费歇尔酯化和酸水解一步获得疏水性CNC,通过直接熔融共混制备了乳酸和CNC功能化的LA-CNC,以改善CNC在聚合物基体中的分散性。研究表明,LA-CNC共混物的接触角增大,氧气渗透率降低,同时储能模量得到明显提升,这些性能的提高扩大了材料的应用范围。刘星等对纳米纤维素进行醋酸酯化疏水改性得到醋酸酯化纳米纤维素(ANC),随后分别将纳米纤维素和醋酸酯化纳米纤维素与聚乳酸(PLA)复合制备得到纳米复合材料;将两者进行对比发现:醋酸酯化纳米纤维素在聚乳酸基体中的分散性优于纳米纤维素,且醋酸酯化纳米纤维素可以提高聚乳酸的结晶度和结晶速率;此外,得到的聚乳酸纳米复合材料的疏水性明显高于未改性纳米纤维素制备的复合材料,接触角由23°增大到45°,但是聚乳酸纳米复合材料的机械性能较未改性的有所下降。

1.3 聚合物接枝改性

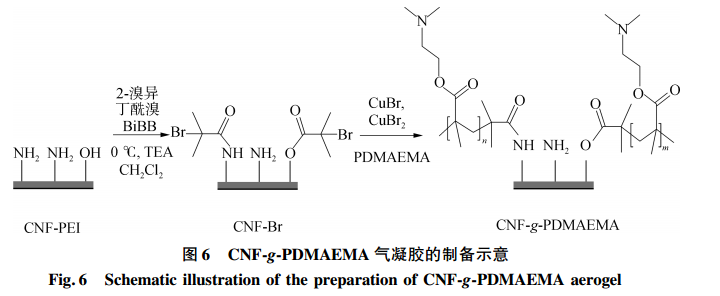

聚合物接枝是通过共价键的形式将长链聚合物或低聚物接枝到纳米纤维素表面,不仅可使纳米纤维素疏水化改性,同时还能使纳米纤维素获得针对性的功能化改性,且热稳定性得到很好的提高。在纳米纤维素上接枝聚合物侧链不仅可以改善其疏水性,还可以在聚合物-纳米纤维素相界面上形成大量的物理缠结,并且在目标聚合物中有一定的相容性。Zhou等将聚己内酯二醇接枝到纳米纤维素上,得到的疏水复合材料保持了纳米纤维素的尺寸结构,同时由于其在氯仿中分散性好而在水中聚集并漂浮在水面上,可见其疏水性能有所提高;与此同时,热稳定性也得到了显著提升。Li等通过将 CNF与环氧丙氧基丙基三甲氧基硅烷(GPTMS)和支化聚(乙烯亚胺)(b-PEI)交联制备得到柔性CNF气凝胶。随后利用α-溴异丁酰溴(BiBB)作为引发剂将其引入GPTMS和b-PEI修饰的CNF气凝胶表面(CNF-PEI),以使 BiBB改性的CNF气凝胶(CNF-Br)的表面可以成功聚合接枝N,N-二甲基氨基-2-甲基丙烯酸甲酯聚合物(PDMAEMA),制备了可控制表面润湿性的纳米纤维素气凝胶(如图6所示)。接枝后的气凝胶表面呈现一定的疏水性,接触角最高达到130°;并且在 CO₂存在下气凝胶表面可从改性后的疏水性变为原本的亲水性,实现了气凝胶表面润湿的可逆性。

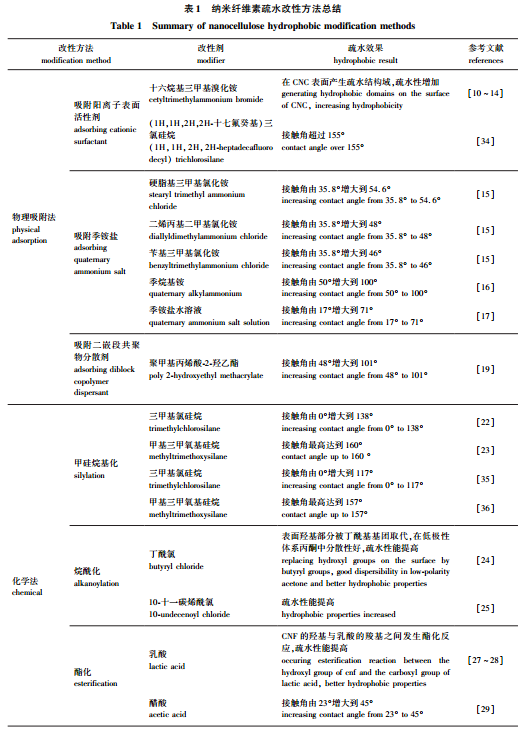

表1汇总并总结了本文中所涉及到的纳米纤维素疏水改性方法及其改性后的疏水效果。

2.1 包装材料

随着能源的大量消耗以及环境污染的加剧,由不可生物降解塑料引起的“白色污染”正引起人们的广泛关注。2018年10月欧盟指出在2021年之前禁止或限制某些一次性塑料制品的使用以阻止不断向海洋中扩散的塑料污染。广大科学家对可生物降解的包装材料开展研究。纳米纤维素是天然来源的可生物降解材料,有良好的成膜性,对其疏水化改性降低了水汽透过率,可很好地应用到包装材料中。

Li等通过原子转移及自由基聚合将2-(二甲基氨基)甲基丙烯酸乙酯(DMAEMA)接枝到CNC表面上,制备得到共价键合的CNC-g-PDMAEMA,随后再添加具有不同碳链长度的烷基溴,将CNC-g-PDMAEMA的叔氨基转变为季铵基,使纤维素纳米晶体从亲水材料转变成疏水性,材料的接触角从70°增大到140°,在大大提高疏水性的同时降低了材料的润湿性,同时还具有一定的抗菌性。制备得到的CNC复合材料具有用作无菌包装材料的潜力。

Farnoosh等通过研究在乳清蛋白分离物/核桃油膜中添加纳米纤维素和聚甲基丙烯酸甲酯(PMMA)后对乳清蛋白分离物/核桃油膜性能的影响,发现 PMMA接枝到纳米纤维素上,可以使纳米纤维素表面具有疏水性,疏水的纳米纤维素再与乳清蛋白分离物/核桃油膜构成生物复合膜,经过测定其接触角达到了96°,疏水性能提高;与未填充膜相比,复合膜的水蒸气阻隔性提高了64%。乳清蛋白分离物本身具有很好的氧气阻隔性和机械特性,并且可降解,在此基础上降低其透水性,获得更好的水蒸气阻断性能可使其应用于包装领域;同时核桃油膜对人体健康无影响,可在食品包装中表现出独特优势。

除此之外,Hu等将CNF/HNTs-ZnO杂化膜浸泡在(1H,1H,2H,2H-十七氟癸基)三氯硅烷和异丙醇中,利用阳离子表面吸附方法对其疏水改性,得到改性后的CNF/HNTs-ZnO杂化膜,接触角超过155°,显示出出色的热稳定性和紫外线稳定性,在包装材料领域具有广阔的应用前景。Song等通过在纳米纤维素纤丝上接枝疏水的单体丙烯酸正丁酯并掺入可生物降解的聚乳酸得到复合薄膜,降低了水蒸气透过率,可应用到可降解的绿色包装材料领域中。

2.2 造纸

疏水纳米纤维素在纸基功能材料中的应用是新材料研究的方向,把传统的纸张赋予新的功能也是科学家们一直在致力研究的热点。

李静将TEMPO氧化的纳米纤维素(TONC)和十八烷基胺(ODA)的混合物在50℃碱性条件下反应4h,得到改性后的TONC。通过对改性后的 TONC制得的纸张进行表征,发现接触角显著升高;同时热稳定性、撕裂度和施胶度都有所提高。由此可见,掺入疏水纳米纤维素的纸张性能得到了一定的提升,应用范围更加广阔。胡雪娇以2-溴代异丁酸乙酯(EBIB)为引发剂、铜丝为催化剂、五甲基二乙烯三胺(PMDETA)为配体制备改性剂聚丙烯酸甲酯,随后加入活化的纳米纤维素,反应得到聚丙烯酸甲酯接枝的纳米纤维素(CNC-g-PMA)。研究表明:接枝改性后纳米纤维素的热稳定性提高,与疏水性体系有更好的相容性,进而制备出的纸张的物理化学性能均得到提升,可以扩大纳米纤维素在造纸领域的应用范围。

相对于传统的纸张,疏水改性的纳米纤维素作为添加剂对纸张的各种性能均有促进作用。传统的纸张因具有亲水性限制了其应用范围,而将疏水纳米纤维素添加至纸张中使得纸张具备一定的疏水性,从而将传统纸张的应用领域向疏水方向扩展,可取代一些不可降解的、对环境有害的传统疏水材料,如塑料等,极大地减少环境污染。

2.3 水净化

随着重工业的发展,每年向全球海洋中泄漏的石油化工产品超过140多万吨。因此,水-油/化学污染物的分离对于生态系统平衡至关重要。疏水纳米纤维素吸油材料具有廉价、可生物降解、孔隙率较高以及油水选择性好等优点,被广泛用于水体净化研究。

Xu等将制备好的还原氧化石墨烯包覆的纳米纤维素(rGO/CNF)气凝胶浸入三甲基氯硅烷(TMCS)溶液中,并在烤箱中加热反应2h,得到TMCS/rGO/CNF气凝胶。研究发现TMCS/rGO/CNF气凝胶的接触角相对于rGO/CNF气凝胶变大,最高可达117°,孔隙率提高,表面具有高吸油能力,可在短时间内对多种油类均表现出良好的吸附能力,吸附量达到其自身质量的39倍,能够高效去除水中的油污。该方法制备的气凝胶材料污染小,可重复使用,不会引起环境污染,具有开发成为通用、高效和安全的吸附剂的潜力。

尚倩倩等将甲基三甲氧基硅烷加入纳米纤维素晶体悬浮液中,在酸性室温条件下搅拌2h,经过冷冻干燥得到超疏水的纤维素复合气凝胶。结果表明:所制备的气凝胶具有轻质、多孔等性能;接触角最高可达157°,疏水性得到显著提高;同时热稳定性也得到改善。通过一系列油水分离实验发现其在快速而有效地实现油水分离的同时,还展现出优异的吸附稳定性和高效循环性,因此在水油分离方面具有巨大的潜在应用价值。

除此之外,Jeddi等通过简单的冷冻干燥制备得到疏水性球形纳米纤维素气凝胶,该气凝胶对油和有机溶剂表现出优异的吸收效率,并且在油/水溶液中表现出良好的选择性,能有效、持续地清除石油和化学溢出物。Huang等通过两步喷涂方法在纳米纤维素晶体上附着坚固的超疏水涂料,水接触角达到了163°,具有高机械强度和出色的自清洁性,能够高效循环地分离水中有机溶剂和油。

随着社会的不断发展和进步以及人们的环保意识不断增强,性能优良的可再生可降解纳米纤维素材料将发挥巨大作用。对纳米纤维素进行疏水改性,不仅能赋予它新的特性,还能扩大它的应用范围。不过大多改性方法目前仍存在很大的局限性:1)工业化方面,目前的许多改性方法对改性条件、改性试剂要求比较严格,需要采用一些昂贵的化学试剂,同时对能源的需求也很高,无法达到大规模工业化生产的要求;2)绿色环保方面,许多改性方法中使用的试剂大多是有机试剂,会造成一定的环境压力;3)纳米纤维素的性能方面,许多改性方法会破坏纳米纤维素自身的结构,造成改性后纳米纤维素自身的优良性能丧失。

针对上述的局限性,对疏水改性纳米纤维素今后的发展提出一些展望:1)采用更加绿色环保高效的改性方法,如:尽量采用一些绿色无毒的改性剂,将疏水基团接枝到纳米纤维素上。2)今后研究发展的方向应该向更加简单高效的改性方法靠近以达到大规模生产需求,如一些无需加热,简单高效的物理改性方法更具开发前景。3)疏水改性后的纳米纤维素可以和一些传统行业更好地结合,如:与造纸行业结合制备新型疏水纸,不仅扩大了纸张的应用范围,还加强了疏水纳米纤维素的应用性;同时改性后的纳米纤维素还可以和一些新兴领域结合,如储能电池、柔性电极等领域,将对我国工业发展产生更加深远的意义。纤维素作为自然界中取之不尽、用之不竭的生物质原料,具有很好的生物降解性和可持续性,符合国家的可持续发展策略;在不久的将来,疏水改性纳米纤维素必将会有更加广泛的应用。

信息来源: 生物质化学工程

本信息源自互联网仅供学术交流 如有侵权请联系我们立即删除
