香港城市大学谭超良/苏州大学程亮Small：通过结构工程化激活层状金属氧化物纳米材料以用于癌症光热治疗

文章来源：北科新材浏览次数：4607时间：2021-03-16 QQ学术交流群：1092348845

MoO₃和WO₃等层状金属氧化物因具有良好的生物相容性、低毒性和易于制备等优点而在生物领域中得到了广泛的应用。然而，它们的近红外(NIR)吸收往往非常微弱，因此在光诱导的生物医学应用中的效率也很低。苏州大学程亮教授教授和香港城市大学谭超良教授首次报道了一种对层状MoO₃和WO₃纳米结构的进行结构工程化的策略以使它们在NIR-II区具有较好的吸收效率，进而实现对癌症的高效光热治疗。

本文要点：

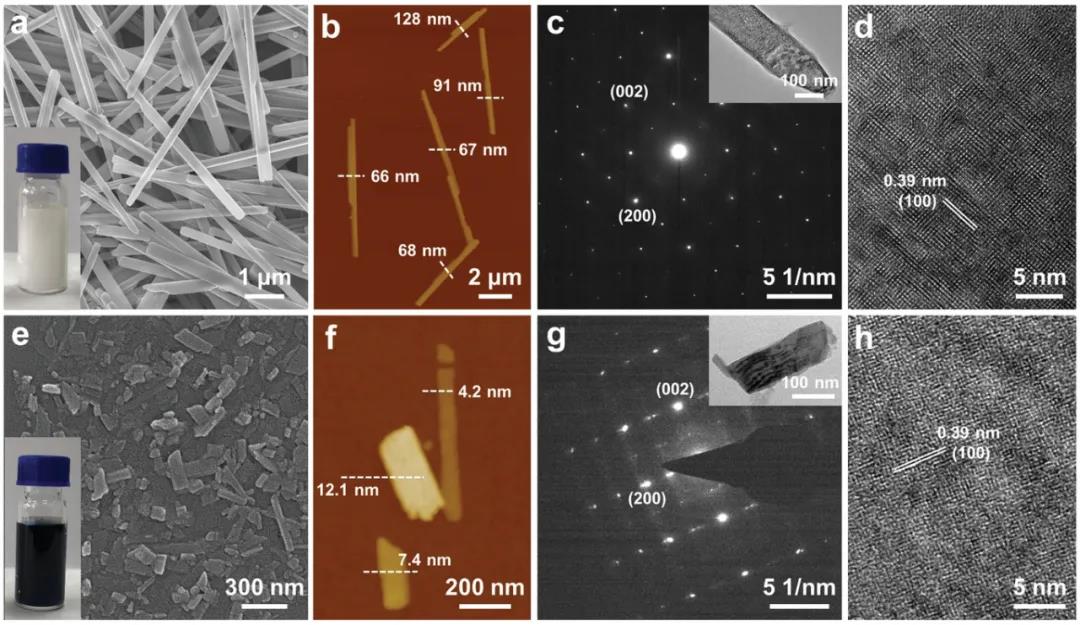

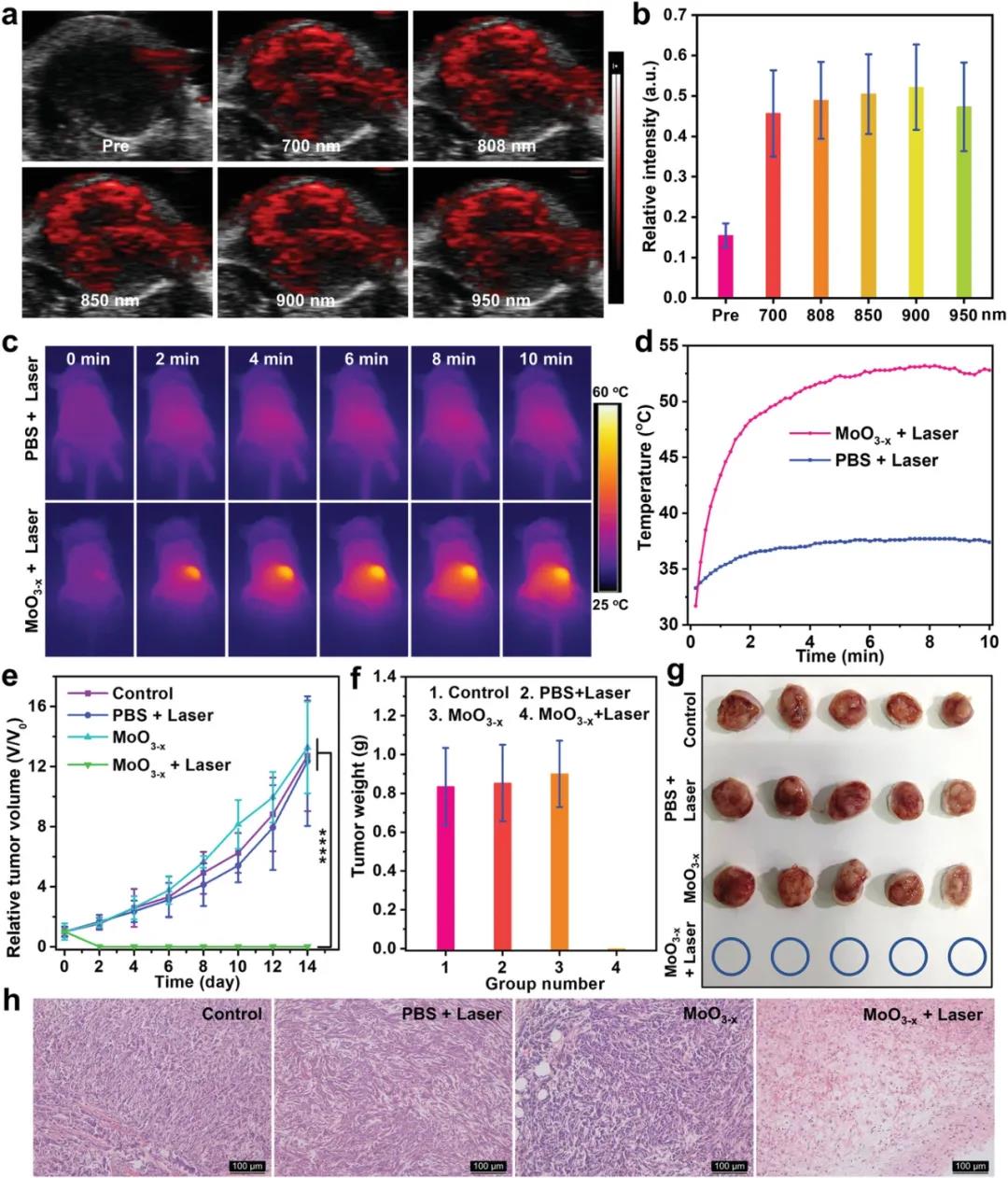

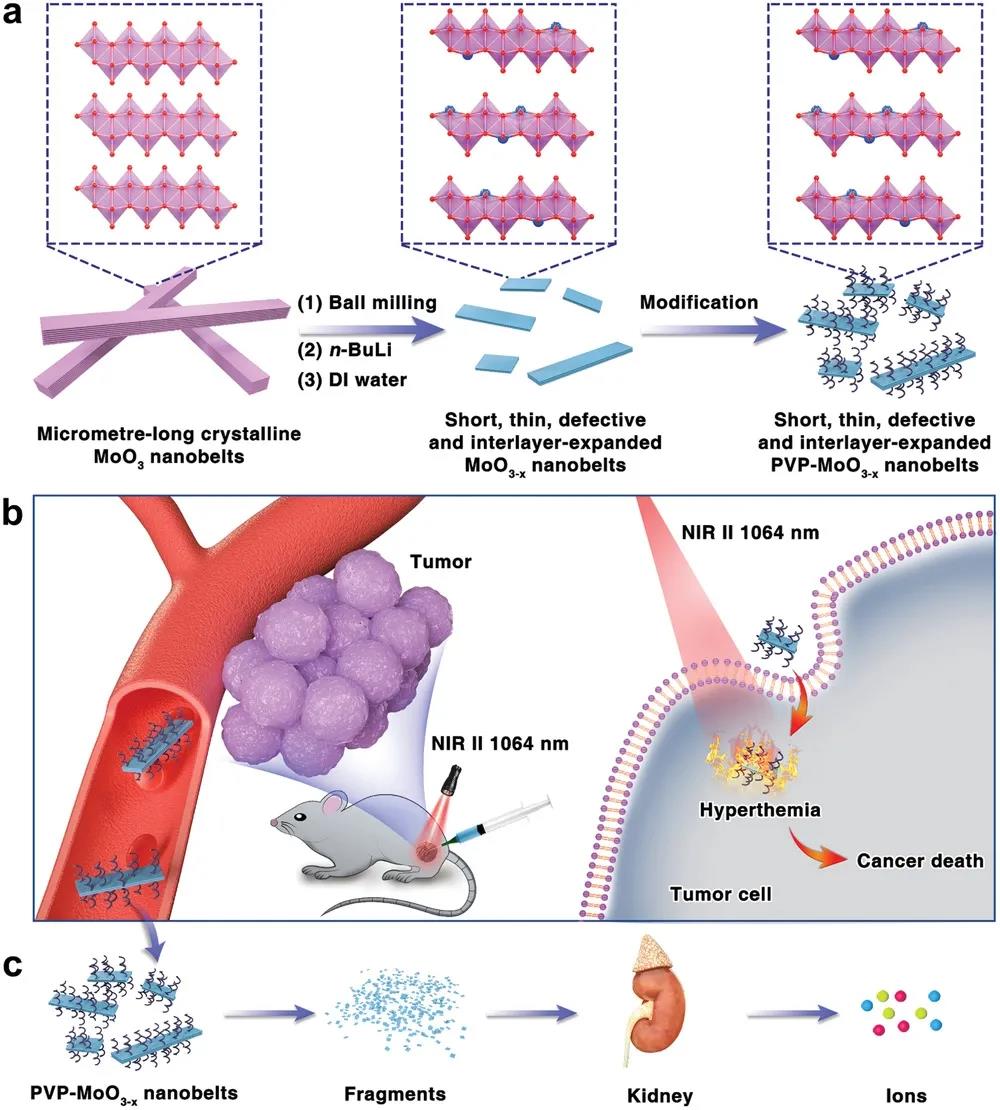

（1）实验通过简单的锂处理，将白色、微米长度的MoO₃纳米带转化为蓝色、较短、薄、有缺陷、层间缝隙扩展及具有强NIR-II吸收的MoO_3-x纳米带。该蓝色MoO_3-x纳米带的消光系数为18.2 Lg^-1cm^-1，在1064 nm处的光热转换效率为46.9%。经过表面修饰后，MoO_3-x纳米带可作为一种高效的纳米试剂以用于光声成像指导的光热治疗，其在1064 nm激光照射下可以实现有效的癌细胞杀伤和肿瘤根除。

（2）研究表明，可生物降解的MoO_3-x纳米带可在体内快速降解并排出。综上所述，该研究表明对层状金属氧化物进行结构工程化可以调整其性能，从而进一步提高其应用效率和范围。

参考文献

Zhan Zhou. et al. Activating Layered Metal Oxide Nanomaterials via Structural Engineering as Biodegradable Nanoagents for Photothermal Cancer Therapy. Small. 2021

DOI: 10.1002/smll.202007486

https://onlinelibrary.wiley.com/doi/10.1002/smll.202007486

下一篇：冉冉升起的 2D 之星：新颖的 MBenes 上一篇：共价连接的三维石墨烯/碳纳米管分级限域结构助
