【图文导读】

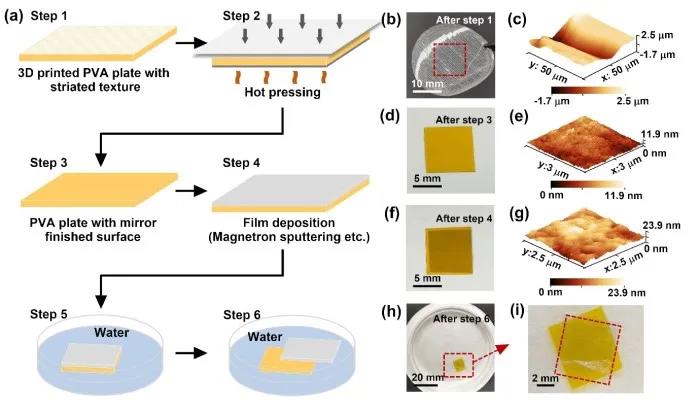

图1. 基于PSBEE的二维金属制备方法示意图

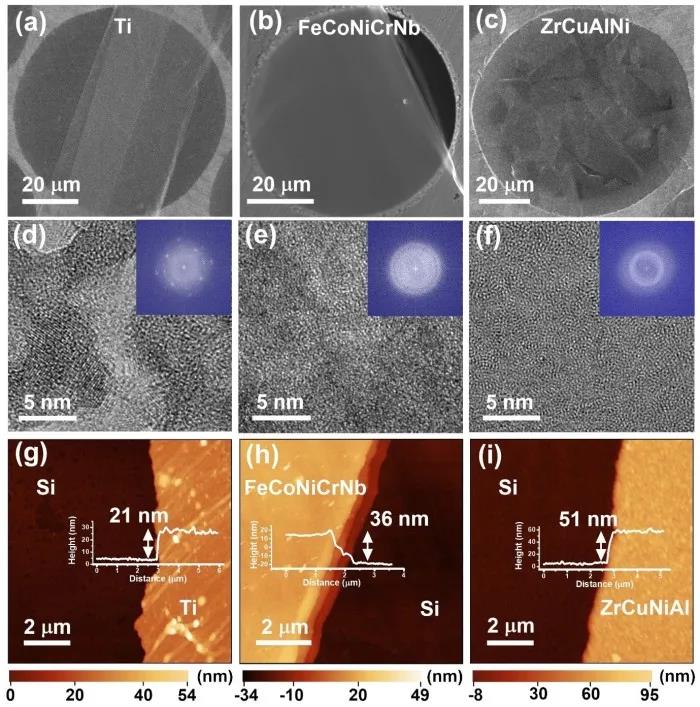

图2. 基于本文方法制备出的二维金属的结构和几何表征
a)– c)转移至铜网上的二维Ti, 二维FeCoNiCrNb,二维ZrCuAlNi的扫描电镜图片;
e)– f) 二维Ti, 二维FeCoNiCrNb,二维ZrCuAlNi的高分辨率透射电镜图片,其中内置图片为对应的快速傅里叶变换图;
g)– i) 转移至硅片表面的二维Ti, 二维FeCoNiCrNb,二维ZrCuAlNi边界处原子力显微镜表面形貌图,其中内置曲线为扫过二维金属边界的高度图。

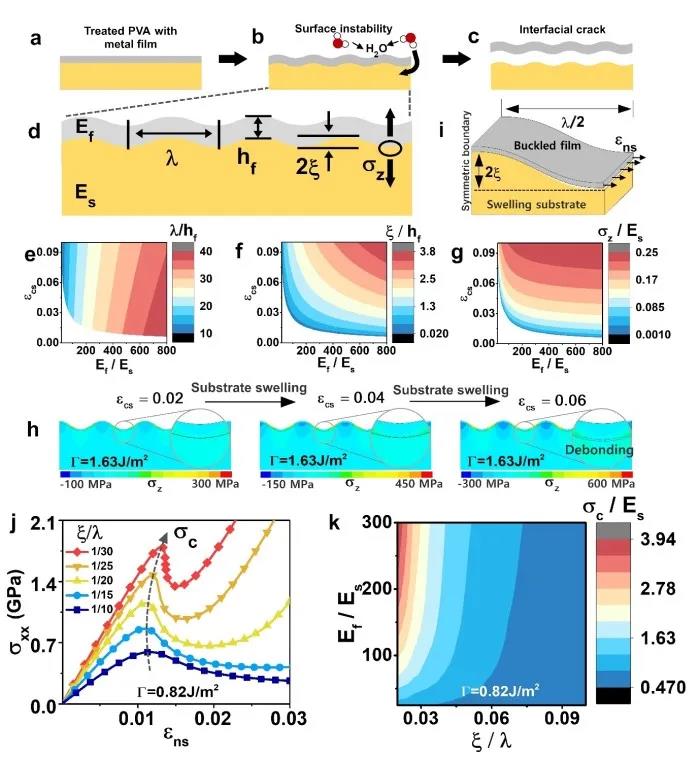

图3. 对表面褶皱引起脱膜现象的理论描述和有限元模拟
a)– c) 水分子扩散进入金属-PVA基底系统中引起表面不稳定性并促使薄膜剥离过程的示意图;
d) 对褶皱表面的几何描述,包括褶皱的波长l,振幅x 和在薄膜-基底界面处垂直于平面方向的应力sz;
e) – g) l/hf ,x/hf 和sz/Es 以 ecs 与 Ef/Es 为自变量的等高线图;
h) 有限元模拟受约束薄膜-基底系统在膨胀过程中翘曲界面处的裂缝产生过程;
i) 界面裂缝在持续的薄膜拉扯过程中生长扩展的示意图;
j) 表面褶皱的几何形态对裂缝扩展中膜内临界应力的影响;
k) sc/Es以Ef/Es与x/l为自变量的等高线图。

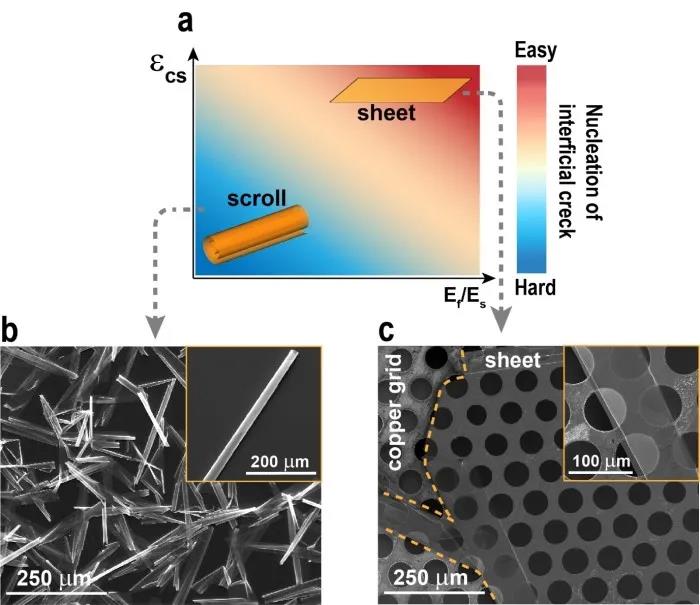

图4. 2D FeCoNiCrNb由纳米薄膜向微米卷的形态转变
a).薄膜剥离过程中在ecs 与Ef/Es的控制下,最终形态由纳米薄膜向微米卷转变的示意图。注意图中的色彩代表界面裂纹产生的难易程度;
b).转移至Si上的FeCoNiCrNb微米卷在扫描电镜下观察到的影像;
c).转移到铜网上的FeCoNiCrNb无基底纳米薄膜在扫描电镜下观察到的影像。

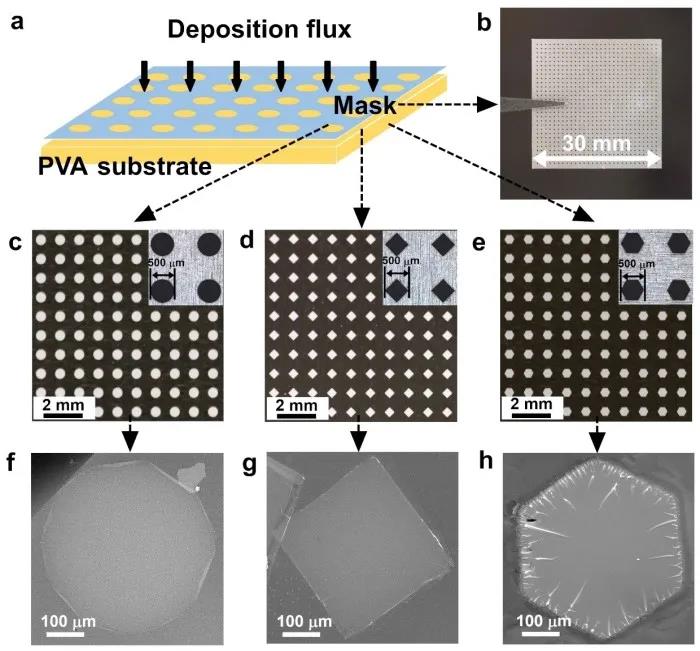

图5. 对产出2D金属几何的调控
a)有掩模板参与的薄膜沉积过程示意图;
b)– e)掩模板的实拍照片,其中内置图片为较高倍光学显微镜图像;
f)- h) 通过掩模板薄膜沉积制备出的圆形,方形及六边形二维FeCoNiCrNb的扫描电镜图片。
