Nb2C MXene应用于钠电

【研究背景】

近年来，可充电锂离子电池(LIBs)频频出现在人们日常生活的各个角落。不幸的是，有限的锂资源和昂贵的价格严重阻碍了锂的进一步发展。钠离子电池(SIBs)由于其在地球上具有丰富的钠储量和相似的电荷存储机制，在大规模储能领域作为锂离子电池的潜在替代物而受到广泛的关注。



【成果简介】

近日, 华南理工大学化学与化工学院吴松平教授团队在学术期刊Chemistry Select上发表研究论文，题目为Hybrid Charge-Storage Route to Nb2CTx MXene as Anode for Sodium-Ion Batteries.文章报道了一种基于Nb2C MXene的钠离子电池为Nb2C在钠离子电池上的进一步应用做出了贡献。



【图文导读】

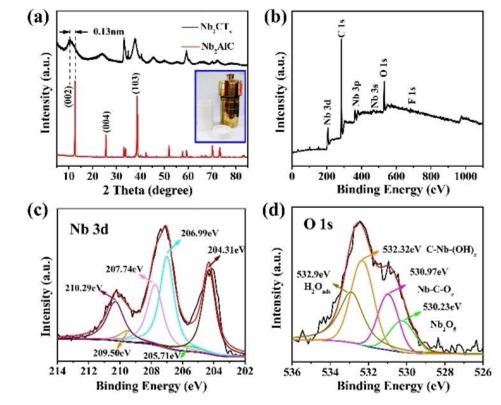

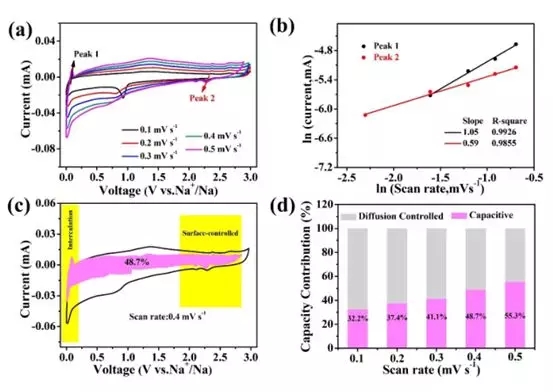

【本文总结】

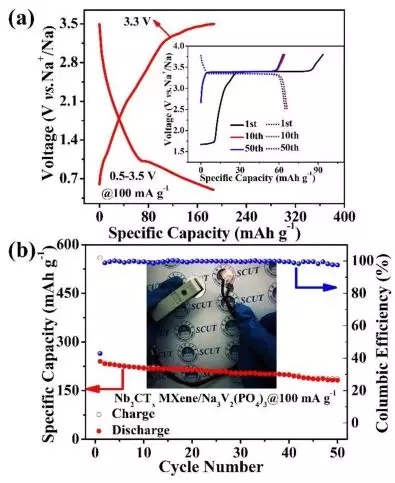

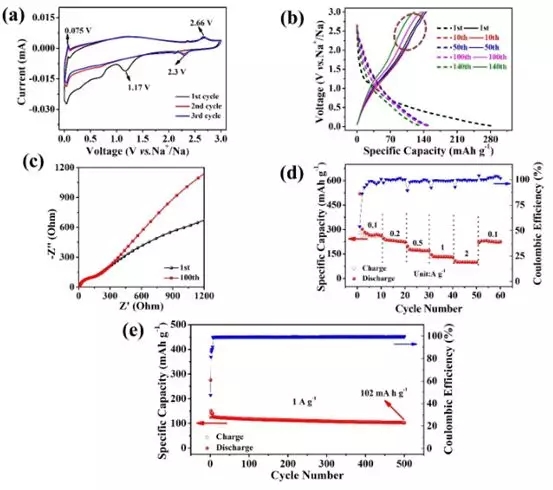

采用水热法合成了二维Nb2CTx MXene，并进行了冷冻干燥。对于SIBs, 2D Nb2CTx MXene在半电池中500次循环后，以1.0 A /g的速率提供稳定的可逆容量102 mAh/g，在全电池中50次充放电循环后以100 mA/g的速率提供181 mAh/g的容量。这种独特的层状结构可以在充放电过程中得到充分的维持，加速了离子在二维层状结构中的动态扩散。因此，Nb 2 CT x MXene有望成为钠离子电池的负极材料



文献链接

DOI:10.1002/slct.201903888
信息来源：MXene Frontier
