腾龙AG真人正规平台官网521006914微Q

腾龙娱乐经纪人【521006914微信QQ同步】腾龙官方网站（www.TL9043.com）腾龙国际客服24小时在线,【公司直属客服】【公司直属开户】【大额无忧】支持视频验证现场。

【研究背景】

近年来，便携式电子产品数量和种类的急剧增长，增加了对灵活和高功率密度存储系统的需求。为此，金属离子电池和超级电容器等众多具有柔性和高机械强度的轻型储能系统引起了人们的广泛关注。与其他储能系统相比，SCs具有快速充放电速率、高功率密度和可靠的循环寿命等优点。

【成果简介】

最近，韩国汉阳大学教授Haiwon Lee和Min Jae Ko在国际知名学术期刊Advanced Functional Materials上发表题目为：In Situ Grown MWCNTs/MXenes Nanocomposites on Carbon Cloth for High-Performance Flexible Supercapacitors的研究论文。文章设计并原位制造出一种基于碳纸、MXene和多壁碳纳米管的高性能柔性超级电容器。

【图文导读】

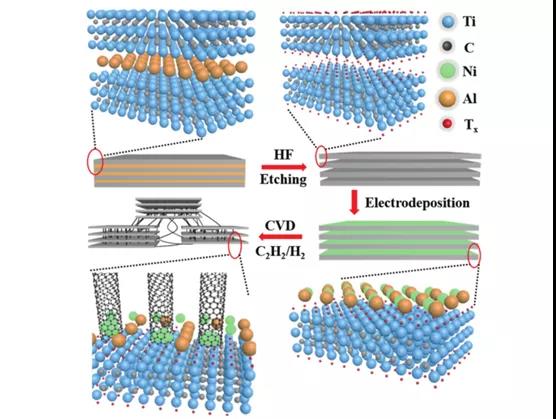

图一.MXene和多壁碳纳米管的制备示意图。

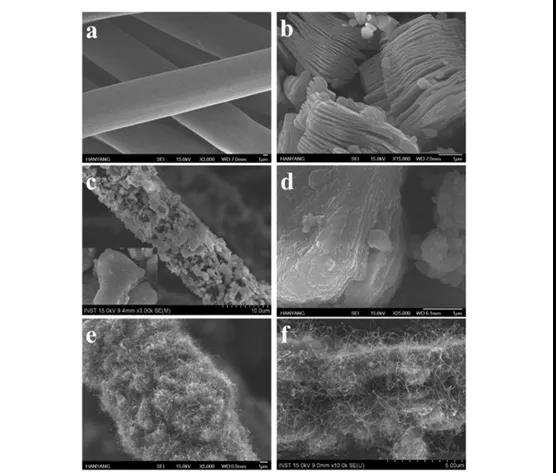

图二.扫描电镜图像.

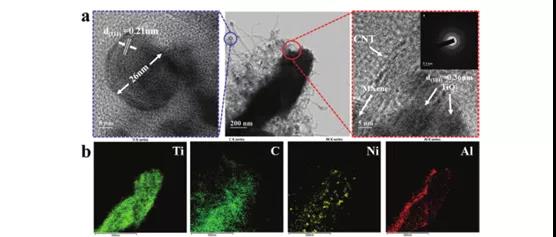

图三.透射电镜图像.

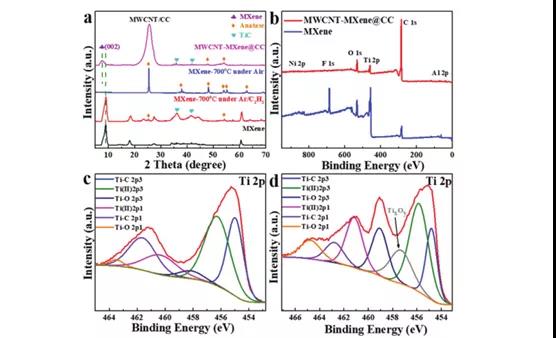

图四.材料物理表征.

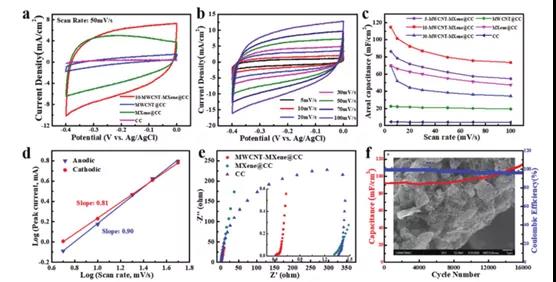

图五.复合电极的电化学性能测试.

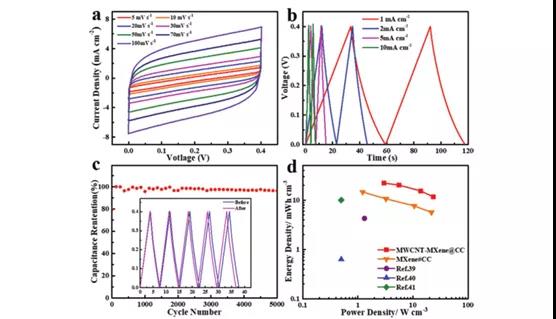

图六.对称式超级电容器电化学性能.

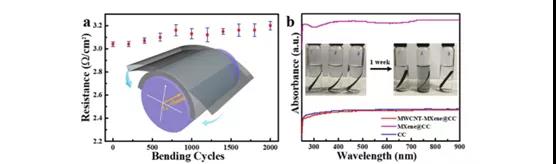

图七.MWCNT-MXene@CC电极的理化稳定性.

【本文总结】

综上所述，我们展示了一种基于NiAl催化剂在MXene上原位生长的多壁碳纳米管制备无粘结电极的新策略。该柔性电极在扫描速率为5 mV s⁻¹时，表现出出色的面积比电容为114.58 mF cm⁻²，并具有16,000循环的极佳循环稳定性。电化学性能的显著增强归功于MXene层间的多热合碳纳米管的支持。MWCNT作为导电垫片，有效地维持了电解质的层次结构，增强了电解质离子的可及性。此外，生长的多壁碳纳米管还在MXene颗粒之间充当高导电性集流体，从而降低了电极的内阻。

文献链接：

DOI: 10.1002/adfm.202002739

信息来源：MXene Frontie
