Nature Energy: MA1-xFAxPbI3晶内缺陷对太阳能电池性能的至关重要

文章来源：北科新材浏览次数：4257时间：2021-06-15 QQ学术交流群：1092348845

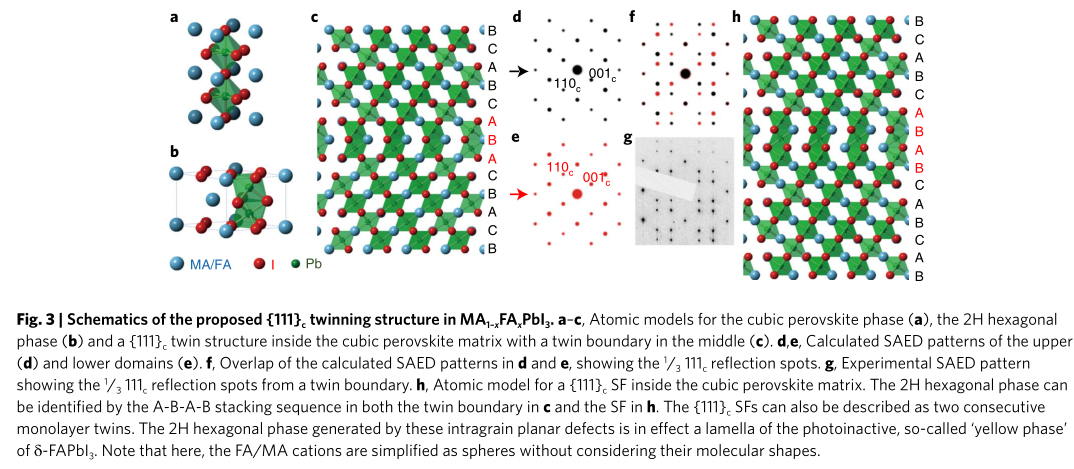

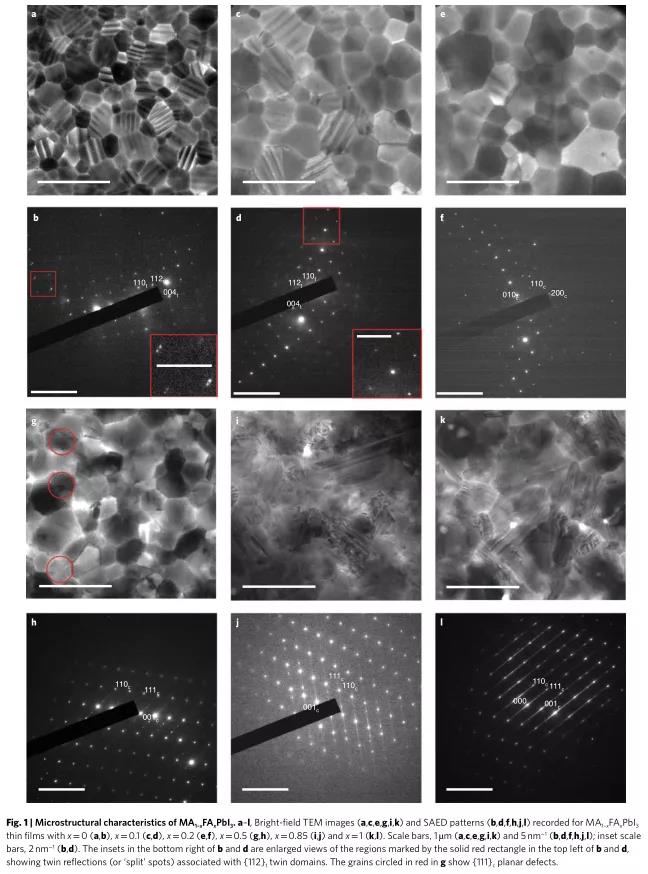

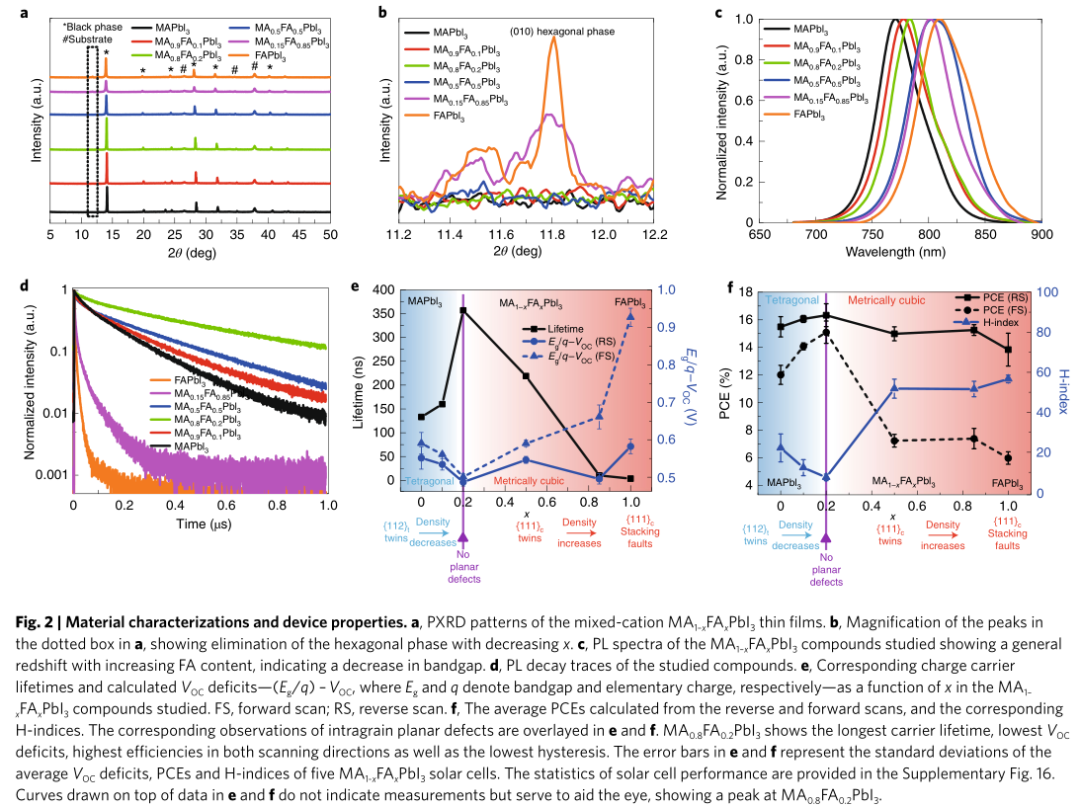

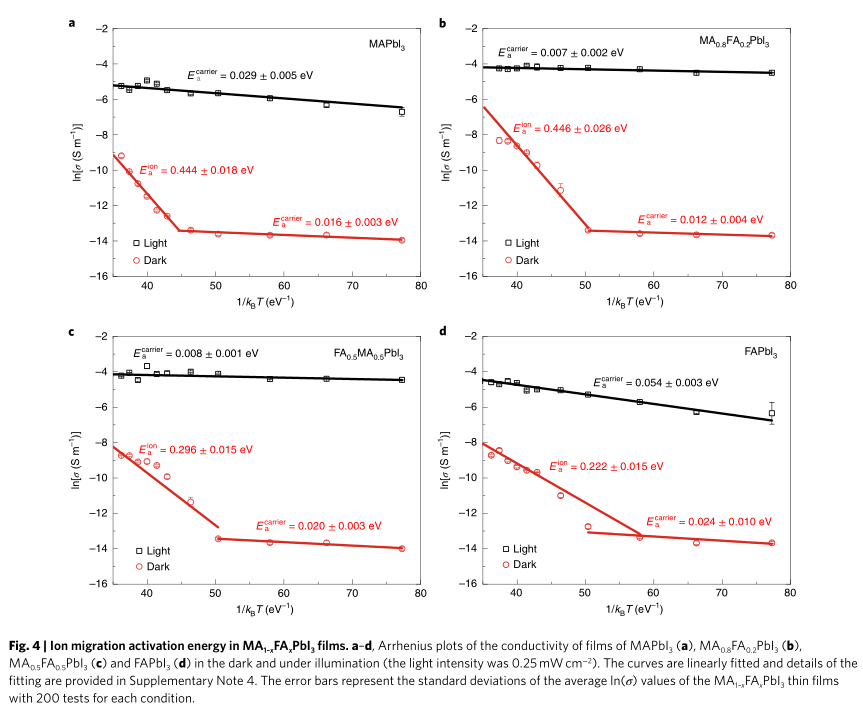

钙钛矿太阳能电池显示出优异的光电转换效率、长载流子扩散长度和低复合率。这表明晶内缺陷在电子方面是良性的，对器件性能几乎没有影响。鉴于此，2021年6月14日武汉理工大学程一兵团队及其合作团队澳大利亚莫纳什大学Joanne Etheridge团队&Udo团队于Nature Energy 刊发MA1-xFAxPbI3晶内缺陷对太阳能电池性能的至关重要的研究成果。在这项研究中，改变了MA1-xFAxPbI3 (x = 0–1) 中的甲基铵 (MA) / 甲脒 (FA) 组成，并将晶内缺陷的结构和密度与器件性能进行了比较。发现电荷载流子寿命、开路电压损失和电流密度-电压滞后与 {111} c 平面缺陷 (x = 0.5–1) 和 {112} t 孪晶边界 (x = 0-0.1）的密度和结构在经验上相关。当基本上没有明显的晶内缺陷（x = 0.2）时，发现了最佳性能参数。同样，通过 FAPbI3 (x ≈ 1) 的 MASCN 气相处理降低 {111} c 平面缺陷的密度也提高了性能。这些观察结果表明，除了已确立的参数（如晶界和界面）之外，晶内缺陷控制还可以为提高钙钛矿太阳能电池的性能提供重要途径。

本信息源自互联网仅供学术交流如有侵权请联系我们立即删除

下一篇：冉冉升起的 2D 之星：新颖的 MBenes 上一篇：镍-铂纳米粒子：高催化效率的过氧化物酶模拟物

关于我们公司概况合作伙伴联系我们

新手上路登录注册密码找回大宗产品报价订购流程及注意事项

配送与支付配送方式及时间商品验货支付方式选择支付贴士企业信息

更多信息法律申明欢迎合作诚聘英才论文奖励计划

温馨提示：北京北科新材科技有限供应产品仅用于科研，不能用于人体。部分网站示意图源自互联网，图片仅供参考，请以实际测试结果为准，如有侵权请联系我们立即删除。产品参数仅供参考，请以实际值为准！
