相变实验

编号：BK2020011878

CAS号：

价格：
询价


货号：BK2020011878-05

规格：

数量：

提示说明：纳米材料工艺和制备可能会有改变所有纳米材料均支持按需定制下单前联系客服确认产品详细信息。

5分钟轻松选对产品方案

17715390137
18101240246
18914047343

详细介绍

详细咨询客服

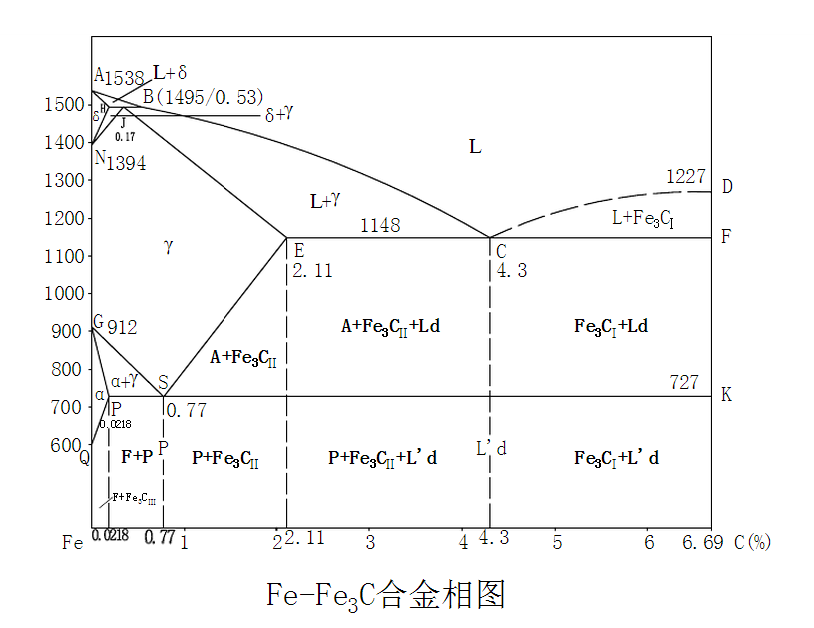

相变点

钢的AC1、AC3等的测定。

发生相变的临界点。

可采用热分析法、金相法、X射线衍射法、电子显微分析法等多种方法测定。例如熔点、沸点、同素异晶转变点、共晶点、包晶点等都是相变点。

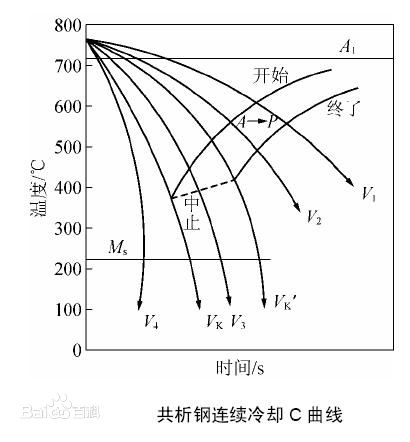

CCT曲线

过冷奥氏体连续冷却转变曲线（CCT曲线）反映了在连续冷却条件下过冷奥氏体的转变规律，是分析转变产物组织与性能的依据，也是制订热处理工艺的重要参考资料。

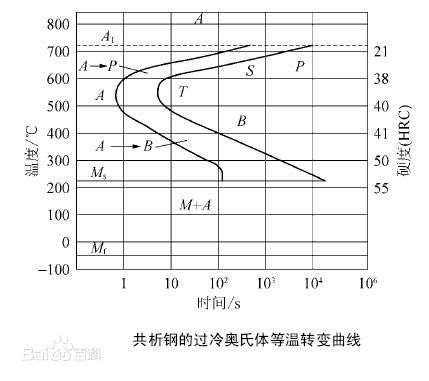

TTT曲线

TTT曲线：过冷奥氏体等温转变曲线——TTT曲线(Time，Temperature，Transformation)
过冷奥氏体等温转变曲线（TTT曲线）可综合反映过冷奥氏体在不同过冷度下的等温转变过程：转变开始和转变终了时间、转变产物的类型以及转变量与时间、温度之间的关系等。因其形状通常像英文字母“C”，故俗称其为C曲线，亦称为TTT 图。过冷奥氏体等温转变曲线的建立由于过冷奥氏体在转变过程中不仅有组织转变和性能变化，而且有体积膨胀和磁性转变，因此可以采用膨胀法、磁性法、金相—硬度法等来测定过冷奥氏体等温转变曲线。
线膨胀系数

也称为线弹性系数（linear expansivity），指温度每变化1℃材料长度变化的百分率。

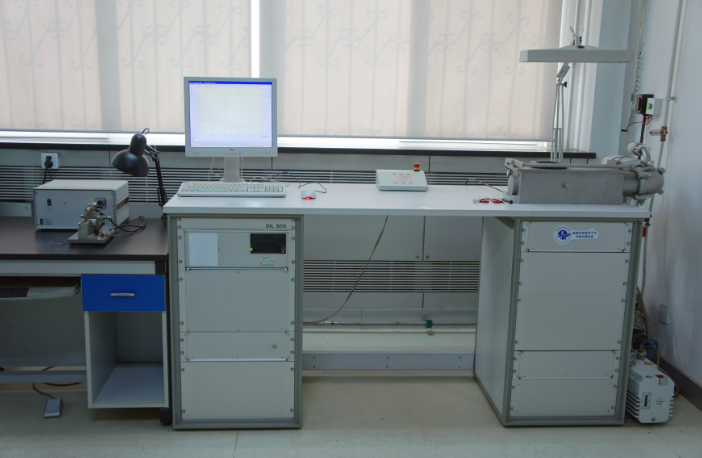

膨胀仪

膨胀仪德国Baehr热分析公司，型号DIL805A
设备性能参数：
试样范围：导电固体试样
试样尺寸：φ4×10mm
温度范围：室温~1450℃；
加热方式：感应加热
环境气氛：真空保护，真空度5×10^-4mbar
冷却介质：氮气
冷却速度：最大200℃/s
精度：0.05μm/0.05℃
设备功能用途：
用于金属材料相变试验研究。通过测量加热和冷却过程中试样的长度变化，得到相应组织的转变温度区域。
1）升温过程中相变点的测定，如钢的AC1、AC3等的测定；
2）连续冷却过程中相变点的测定，获得CCT曲线图；
3）快冷后恒温过程中相变点的测定，获得TTT曲线图；
4）加热、冷却过程中线膨胀系数的测定；
5）热处理工艺及焊接工艺模拟。
对外服务项目：
静态CCT，TTT测试，AC1、AC3，线膨胀系数
样品要求: 导电固体

温馨提示：北京北科新材科技有限供应产品仅用于科研，不能用于人体。网站图片源自互联网，图片仅供参考，请以实物为准，如有侵权请联系我们立即删除。产品参数仅供参考，请以实际值为准！

留言咨询

扫码关注微信公众号
QQ交流群：1092348845

下一款： ITO导电玻璃基板 ITO11-17 上一款：没有了...
